SISTEM PENGONTROLAN PINTU GERBANG OTOMATIS

DENGAN METODE TIMER MENGGUNAKAN INTERFACE

VISUAL BASIC.NET BERBASIS ARDUINO UNO

PADA PT.FURIN JAYA


SKRIPSI


Logo stmik raharja.jpg


Disusun Oleh :

NIM
: 1233472982
NAMA


JURUSAN SISTEM KOMPUTER

KONSENTRASI CCIT

SEKOLAH TINGGI MANAJEMEN DAN ILMU KOMPUTER

STMIK RAHARJA

TANGERANG

2015

SEKOLAH TINGGI MANAJEMEN DAN ILMU KOMPUTER

(STMIK) RAHARJA



LEMBAR PENGESAHAN SKRIPSI

SISTEM PENGONTROLAN PINTU GERBANG OTOMATIS

DENGAN METODE TIMER MENGGUNAKAN INTERFACE

VISUAL BASIC.NET BERBASIS ARDUINO UNO

PADA PT.FURIN JAYA

Disusun Oleh :

NIM
: 1233472982
Nama
Jenjang Studi
: Strata Satu
Jurusan
: Sistem Komputer
Konsentrasi
: CCIT





Disahkan Oleh :

Tangerang, Februari 2015

Ketua

Kepala Jurusan
STMIK RAHARJA

Jurusan Sistem Informasi




(Ir. Untung Rahardja, M.T.I))

(Ferry Sudarto, S.Kom., M.Pd)
NIP :000594

NIP : 079010

SEKOLAH TINGGI MANAJEMEN DAN ILMU KOMPUTER

(STMIK) RAHARJA



LEMBAR PERSETUJUAN PEMBIMBING

SISTEM PENGONTROLAN PINTU GERBANG OTOMATIS

DENGAN METODE TIMER MENGGUNAKAN INTERFACE

VISUAL BASIC.NET BERBASIS ARDUINO UNO

PADA PT.FURIN JAYA

Dibuat Oleh :

NIM
: 1233472982
Nama



Telah disetujui untuk dipertahankan dihadapan Tim Penguji Ujian Komprehensif

Jurusan Sistem Komputer

Konsentrasi CCIT

Disetujui Oleh :

Tangerang,.... 2015

Pembimbing I

Pembimbing II




(Fredy Susanto, M.Kom., CCNA., MTCNA)

(Asep Saefullah, S.Pd., M.Kom)
NID : 04051

NID : 06121

SEKOLAH TINGGI MANAJEMEN DAN ILMU KOMPUTER

(STMIK) RAHARJA

LEMBAR PERSETUJUAN DEWAN PENGUJI

SISTEM PENGONTROLAN PINTU GERBANG OTOMATIS

DENGAN METODE TIMER MENGGUNAKAN INTERFACE

VISUAL BASIC.NET BERBASIS ARDUINO UNO

PADA PT.FURIN JAYA

Dibuat Oleh :

NIM
: 1233472982
Nama

Disetujui setelah berhasil dipertahankan dihadapan Tim Penguji Ujian

Komprehensif

Jurusan Sistem Komputer

Konsentrasi CCIT

Tahun Akademik 2016

Disetujui Penguji :

Tangerang, - 2015

Ketua Penguji

Penguji I

Penguji II




(_______________)

(_______________)

(_______________)
NID :

NID :

NID :

SEKOLAH TINGGI MANAJEMEN DAN ILMU KOMPUTER

(STMIK) RAHARJA



LEMBAR KEASLIAN SKRIPSI

SISTEM PENGONTROLAN PINTU GERBANG OTOMATIS

DENGAN METODE TIMER MENGGUNAKAN INTERFACE

VISUAL BASIC.NET BERBASIS ARDUINO UNO

PADA PT.FURIN JAYA

Disusun Oleh :

NIM
: 1233472982
Nama
Jenjang Studi
: Strata Satu
Jurusan
: Sistem Komputer
Konsentrasi
: CCIT





Menyatakan bahwa Skripsi ini merupakan karya tulis saya sendiri dan bukan merupakan tiruan, salinan, atau duplikat dari Skripsi yang telah dipergunakan untuk mendapatkan gelar Sarjana Komputer baik di lingkungan Perguruan Tinggi Raharja maupun di Perguruan Tinggi lain, serta belum pernah dipublikasikan.

Pernyataan ini dibuat dengan penuh kesadaran dan rasa tanggung jawab, serta bersedia menerima sanksi jika pernyataan diatas tidak benar.

Tangerang, - 2016






NIM : 1233472982



)*Tandatangan dibubuhi materai 6.000;


ABSTRAKSI

Membuka pintu gerbang secara manual adalah pekerjaan yang cukup merepotkan, melelahkan, dan juga membutuhkan waktu untuk mendorong gerbang yang lumayan berat. Contohnya saja saat mungkin petugas keamanan akan membukakan pintu gerbang di pagi hari pada jam tertentu agar para pegawai yang lain bisa masuk kantor dengan tepat waktu, maka petugas keamanan akan membukakan pintu secara manual, hal itu pastinya akan sangat merepotkan, di tambah lagi jika petugas keamanan lupa atau telat membukakan pintu gerbang, maka sudah di pastikan para pegawai tidak akan bisa masuk dan pasti nya akan telat masuk kantor. Dengan kemajuan teknologi dan memanfaatkan mikrokontroller Arduino uno sebagai pengolahan data terciptalah pemikiran untuk membuat sistem pengendali pintu gerbang secara otomatis dan dengan menggunakan mikrokontroller Arduino uno sebagai pengolah data di tambah penjadwalan buka tutup pintu gerbang dengan metode timer. Tidak hanya buka tutup pintu otomatis, yang penulis kembangkan, ada juga fungsi lain yang di tambah kan pada prototype ini, ialah sistem masuk dengan cara input nomor atau id pegawai dan secara otomatis pegawai yang telat akan tercatat waktu kedatangnya. .


Kata kunci : Arduino Uno, Motor DC, Gerbang Otomatis.

ABSTRACT

Open the gate manually is a job that is quite cumbersome, laborious, and also takes time to push the gate pretty heavy. For instance when possible security guard will open the gate in the morning at certain hours so that other employees can come to work on time, then the security officer will open the door manually, it certainly will be very troublesome, plus if the security officer forget or late opening the gate, it has been ascertained officials will not be able to enter and its definitely going to be late for the office. With advances in technology and utilizes uno Arduino microcontroller as data processing created the idea to create the gate control system automatically and using Arduino Uno microcontroller as data processor plus scheduling open and close the gate to the method timer. Not only automatic door opening and closing, the authors developed, there is also another function which is added right on this prototype, the system is entered by way of input id number or employee and the employee automatically will be recorded late kedatangnya time.


Keywords: Arduino Uno, DC Motor, Gate

KATA PENGANTAR


Bismillahirrahmanirrahim

Assalamu’alaikum Wr. Wb.

Segala puji dan syukur penulis panjatkan kehadirat Allah SWT atas berkat rahmat dan anugerah-Nya serta senantiasa melimpahkan hidayahnya, sehingga penulis dapat menyelesaikan penyusunan laporan skripsi ini dengan baik dan tepat pada waktunya.


Hanya karena kasih sayang dan kekuatan-Nya lah penulis mampu menyelesaikan skripsi yang berjudul “SISTEM PENGONTROLAN PINTU GERBANG OTOMATIS DENGAN METODE TIMER MENGGUNAKAN INTERFACE VISUAL BASIC.NET BERBASIS ARDUINO UNO PADA PT.FURIN JAYA”.

Penulis menyadari dengan sepenuh hati bahwa tersusunnya skripsi ini bukan hanya atas kemampuan dan usaha penulis semata, namun juga berkat bantuan berbagai pihak, oleh karena itu penulis mengucapkan terima kasih kepada :

  1. Bapak Ir. Untung Rahardja, M.T.I., selaku Ketua STMIK Raharja.
  2. Bapak Drs. Po. Abas Sunarya, M.Si, selaku Direktur Perguruan Tinggi Raharja.
  3. Bapak Ferry Sudarto, S.Kom., M.Pd. selaku Kepala Jurusan Sistem Komputer STMIK Raharja.
  4. Bapak Fredy Susanto, M.Kom., CCNA., MTCNA selaku Dosen Pembimbing 1 yang telah meluangkan waktu membimbing penyusunan skripsi.
  5. Bapak Asep Saefullah, S.Pd., M.Kom, selaku pembimbing 2 yang telah memberikan banyak masukan dalam penyusunan skripsi.
  6. Bapak dan Ibu Dosen Perguruan Tinggi Raharja yang telah memberikan ilmunya.
  7. Orangtua tercinta yang tanpa lelah selalu memanjatkan doa dan memberikan segala dukungan moril, materil dan spritual. “Semoga Allah SWT senantiasa memberikan limpahan rahmat kepada Beliau, Amin“.
  8. Rekan-rekan seperjuangan yang tidak bosan-bosan nya terus mendukung dan memberi masukan baik kepada penulis
  9. Serta semua pihak yang tidak dapat disebutkan satu persatu yang telah memberikan penulis semangat dalam menyelesaikan laporan skripsi ini.

Akhir kata penulis berharap laporan ini dapat memberikan manfaat bagi pembaca dan dapat menjadi bahan acuan yang bermanfaat dikemudian hari.


Tangerang, - 2016
Angga Priya Utama
NIM. 1233472982

Daftar isi


BAB I

PENDAHULUAN

‎Latar Belakang

Seiring berjalannya waktu dan zaman pun terus mengalami perubahan dengan teknologi-teknologi yang terus berkembang, dan manusia pun terus berinovasi dalam menciptakan sesuatu yang bisa memudahkan pekerjaan manusia. Pekerjaan manusia semakin di mudahkan dengan dengan adanya ilmu pengetahuan teknologi sistem robotik, banyak pekerjaan yang dikerjakan yang di kerjakan dengan sebuah sistem robotic, dari sector industry maupun rumah tangga, sehingga pekerjaan manusia dapat dikerjakan dengan mudah tanpa harus membuang tenaga dan mempersingkat waktu. Sebagai contoh pintu gerbang yang saat ini masih banyak di pakai pada pabrik atau perusahaan adalah pintu gerbang yang membuka ataupun menutupnya masih manual, didorong ataupun di tarik oleh security. Permasalahan yang timbul mungkin saja pada saat jam masuk kerja pintu gerbang belum terbuka di karenakan security lupa ataupun telat datang sehingga tidak ada yang membukakan pintu gerbang pabrik tersebut. Permasalahan ini dapat di atasi dengan menggunakan salah satu teknologi yang handal saat ini adalah sebuah sistem robotik yang dipadukan dengan pengaturan timer atau penjadwal waktu. ‎

Untuk membuka pintu gerbang secara otomatis tinggal mengatur settingannya pada aplikasi yang dibuat pada visual basic. Dengan memanfaatkan aplikasi pengendali pintu gerbang otomatis yang dibuat pada software visual basic dan dipadukan dengan metode timer , sehingga dapat dihasilkan suatu inovasi baru di mana membuka dan menutup pintu gerbang tidak lagi menggunakan tenaga manusia untuk mengendalikan nya, pastinya lebih tepat waktu dan tidak menguras tenaga. Rancangan penelitian ini mempunya keunggulan dalam membaca jam karyawan yang terlambat hadir.‎


‎Perumusan Masalah

Berdasarkan latar belakang masalah tersebut di atas, maka dapat di rumuskan beberapa permasalahan pada penelitian ini adalah :‎

a. Bagaimana cara merancang pintu gerbang dengan metode timer menggunakan mikrokontroler Arduino uno ?

‎b. Bagaimana merancang interface pengontrolan pintu gerbang otomatis dengan visual basic ?‎

‎c. Bagaimana koneksi antara interface visual basic dengan Arduino uno ?

‎Ruang Lingkup Penelitian

Sebagai pembatasan pembahasan atas penyusunan laporan ini sehingga tetap fokus dan sesuai dengan tujuan yang ditetapkan, maka memberikan ruang lingkup laporan sebagai berikut :‎

‎a. Prototype menggunakan Arduino uno sebagai mikrokontrolernya

‎b. Aplikasi visual basic sebagai interface dan mengatur timer pada pengontrolan pintu gerbang otomatis ini‎

‎c. Sistem hanya mengatur waktu buka dan tutup dari gerbang yang ada pada PT. Furin Jaya.‎

‎Tujuan Dan Manfaat Penelitian

Tujuan

Sasaran yang ingin dicapai dari penulisan laporan ini adalah :

a. Membuat pengontrolan buka tutup pintu gerbang secara otomatis yang dapat bekerja efektif dan dapat di setting waktunya kapan harus buka dan tutup.

‎b. Membuat prototype pengontrolan pintu gerbang secara otomatis dengan metode penjadwalan timer.‎

‎c. Membuat prototype yang dapat memudahkan manusia untuk membuka dan menutup pintu dengan otomatis dan tidak harus memakan tenaga dan waktu.‎

Manfaat

Sebuah karya yang baik adalah karya sarat akan manfaat. Penulisan laporan ini dapat dimanfaatkan sebagai :

a. Bentuk apresiasi dan kontribusi bagi perkembangan teknologi aplikasi dibidang mekatronik dan teknologi informasi.

‎b. Alat ini akan membantu petugas penjaga gerbang atau keamanan dalam melakukan salah satu pekerjaannya, yaitu membuka dan menutup pintu gerbang.

‎c. Alat ini akan secara otomatis membuka dan menutup pintu gerbang dengan metode timer, jadi pintu gerbang secara otomatis akan membuka dan menutup pintu gerbang pada jam atau waktu tertentu yang sudah di setting.‎


‎Metode Penulisan

Dalam rangka menghasikan karya yang sesuai dengan teori ilmiah dan tepat guna, maka dalam penyusunannya ada beberapa metode yang diterapkan, antara lain :

Metode Pengumpulan data

‎Untuk medapatkan data yang diperlukan dalam laporan skripsi ini, digunakan metode sebagai berikut:

a. Metode Pengamatan (Observasi Research)

Pada observasi yang dilakukan selama 2 bulan, penulis melihat masih adanya kebiasaan user untuk membuka dan menutup atap secara konvensional.‎

‎b. Metode Wawancara (Interview Research)‎

Dalam hal ini penulis melakukan wawancara dengan stakeholder yang bernama Suroyo yang ada pada PT.Furin Jaya agar memperoleh data yang jelas dan akurat. Dari hasil wawancara tersebut yang dikeluhkan oleh stakeholder adalah dalam proses membuka dan menutup pintu gerbang masih manual dengan tenaga manusia . ‎

c. Metode Studi Pustaka (Library Research)

Motode Perancangan

Untuk metode perancangan yang diusulkan ini, penulis menggunakan Flowchart. Alasan penulis memilih metode perancangan flowchart ini adalah dalam metode perancangan program sebelumnya penulis menggunakan flowchart, sehingga dalam metode perancangan ini penulis menggunakan metode yang sama agar dapat saling berhubungan dan tidak ada yang berubah dari sistem yang berjalan sampai perancangan sistem yang akan diusulkan, hanya saja ada perubahan atas sistem yang akan diusulkan, namun tidak akan merubah konsep kerja pada sistem yang sedang berjalan. Untuk perancangan alat, penulis menggunakan Sistem Flowchart, dan untuk perancangan program, penulis menggunakan Flowchart Program.

Metode Prototype

Prototype model yang penulis gunakan yaitu Throw-away. Prototype di buat dan di tes. Pengelaman yang diperoleh dari pembuatan prototype digunakan untuk membuat produk akhir (final), kemudian prototype tersebut dibuang (tidak dipakai). Alasan penulis menggunakan metode ini adalah karena memiliki suatu tujuan utamanya yaitu kegagalan dalam mendefinisikan masalah antara user dan developer dapat dikenali dari awal serta proses testing dan perbaikan dapat dilakukan secara terus menerus sehingga mengurangi tingkat kegagalan produk.

Metode Testing

Pada metode testing ini penulis menggunakan Black Box pada sistem yang akan penulis bangun, dalam fungsinya Black Box testing digunakan untuk menemukan hal-hal yang fungsinya tidak benar atau tidak ada dan kesalahan pada perfomansi (performance errors). Karena uji coba Black Box memungkinkan eksperimen software untuk membuat himpunan kondisi input yang akan melatih seluruh syarat-syarat fungsional suatu program.‎

Sistematika Penulisan

Laporan ini terbagi dalam beberapa bab yang berisi urutan secara garis besar dan kemudian dibagi lagi dalam sub-sub yang akan membahas dan menguraikan masalah yang lebih terperinci. Secara garis besar isinya adalah :‎

‎a. BAB I PENDAHULUAN

‎Pada bab ini berisi tentang latar belakang pembuatan laporan, perumusan masalah, ruang lingkup, tujuan penulisan, manfaat penulisan, metodologi penulisan dan sistematika penulisan.

b. BAB II LANDASAN TEORI

Bab ini berisi tentang landasan teori sebagai konsep dasar dalam penyusunan alat dan laporan sehingga menghasilkan karya yang bernilai ilmiah dan memiliki daya guna.

‎c. BAB III PERANCANGAN DAN PEMBAHASAN

‎Bab ini memuat tentang perancangan sistem pengontrolan pintu gerbang otomatis dengan metode timer menggunakan interface visual basic.net berbasis arduino uno pada PT. furin jaya, Flow Chart dari sistem yang akan dibangun, serta perancangan alat dengan menggunakan mikrokontroler arduino uno.

d. BAB IV IMPLEMENTASI DAN PENGUJIAN

‎Bab ini berisi tentang implementasi dari sistem yang telah dirancang kemudian dilakukan pengujian atas kinerja dari sistem dan analisa terhadap komunikasi antara mikrokontroler, aplikasi pengontrolan, motor DC sebagai media untuk membuka dan menutup pintu gerbang.

e. BAB V PENUTUP

‎Bab ini berisi tentang kesimpulan dan saran dari pembuatan alat dan laporan sebagai upaya untuk perbaikan kedepan.

DAFTAR PUSTAKA

LAMPIRAN


BAB II

LANDASAN TEORI


Teori Umum

Konsep Dasar Sistem

1. Definisi Sistem

Menurut Mustakini (2009:34), “Sistem dapat didefinisikan dengan pendekatan prosedur dan pendekatan komponen, sistem dapat didefinisikan sebagai kumpulan dari prosedur-prosedur yang mempunyai tujuan tertentu”.

Menurut Gaol (2008:11), “Sistem adalah hubungan satu unit dengan unit-unit lainnya yang saling berhubungan satu sama lainnya dan yang tidak dapat dipisahkan serta menuju suatu kesatuan dalam rangka mencapai tujuan yang telah ditetapkan”. Menurut Sutarman (2012:13), “Sistem adalah kumpulan elemen yang saling berhubungan dan berinteraksi dalam satu kesatuan untuk menjalankan suatu proses pencapaian suatu tujuan utama”. Dari pendapat yang dikemukakan di atas dapat disimpulkan bahwa sistem adalah suatu jaringan kerja yang terdiri dari input, proses dan output yang saling terintegrasi dan saling berinteraksi satu sama lain untuk mencapai tujuan tertentu.

2. Karakteristik Sistem‎

Menurut Mustakini (2009:54), bahwa suatu sistem mempunyai karakteristik. Karakteristik sistem adalah sebagai berikut:


Gambar 2.1. Karakteristik suatu sistem (Mustakini 2009:54)

a.‎ Komponen sistem (components system)‎

Komponen sistem adalah segala sesuatu yang menjadi bagian ‎penyusun sistem. Komponen sistem dapat berupa benda nyata ‎ataupun abstrak. Komponen sistem disebut sebagai subsistem, ‎dapat berupa orang, benda, hal atau kejadian yang terlibat didalam ‎sistem.‎

b.‎ Mempunyai batas sistem (boundary)‎

Batas sistem diperlukan untuk membedakan satu sistem dengan ‎sistem lain. Tanpa adanya batas sistem maka sangat sulit untuk ‎menjelaskan suatu sistem. Batas sistem akan memberikan batasan ‎scope tinjauan terhadap sistem.‎

c.‎ Mempunyai lingkungan (environment)‎

Lingkungan sistem adalah segala sesuatu yang berada di luar ‎sistem. Lingkungan sistem dapat menguntungkan ataupun ‎merugikan. Umumnya, lingkungan yang menguntungkan akan ‎selalu dipertahankan untuk menjaga keberlangsungan sistem. ‎Sedangkan lingkungan sistem yang merugikan akan diupayakan ‎agar mempunyai pengaruh seminimal mungkin, bahkan jika ‎mungkin ditiadakan.‎

d.‎ Mempunyai penghubung atau antar muka (interface) antar ‎komponen

Penghubung atau antar muka merupakan komponen sistem, yaitu ‎segala sesuatu yang bertugas menjembatani hubungan antar ‎komponen dalam sistem. Penghubung atau antar muka merupakan ‎sarana yang memungkinkan setiap komponen saling berinteraksi ‎dan berkomunikasi dalam rangka menjalankan fungsi masing-‎masing komponen. Dalam dunia komputer, penghubung/antar muka ‎dapat berupa berbagai macam tampilan dialog layar monitor yang ‎memungkinkan seseorang dapat dengan mudah mengoperasikan ‎sistem aplikasi komputer yang digunakannya.‎

e.‎ Mempunyai Masukan (input)‎

Masukan merupakan komponen sistem, yaitu segala sesuatu yang ‎perlu dimasukkan ke dalam sistem sebagai bahan yang akan diolah ‎lebih lanjut untuk menghasilkan keluaran yang berguna. Dalam ‎sistem Informasi Manajemen, masukan di sebut sebagai data.‎

f.‎ Mempunyai Pengolahan (processing)‎

Dalam sistem informasi manajemen, pengolahan adalah berupa ‎program aplikasi komputer yang dikembangkan untuk keperluan ‎khusus. Program aplikasi tersebut mampu menerima masukan, ‎mengolah masukan, dan menampilkan hasil olahan sesuai dengan ‎kebutuhan para pemakai.‎

g.‎ Mempunyai Keluaran (output)‎

Keluaran merupakan komponen sistem berupa berbagai macam ‎bentuk keluaran yang dihasilkan oleh komponen pengolahan. ‎Dalam sistem informasi manajemen, keluaran adalah informasi yang ‎dihasilkan oleh program aplikasi yang akan digunakan oleh pemakai ‎sebagai bahan pengambilan keputusan.‎

h.‎ Mempunyai Sasaran (objective) dan Tujuan (goal)‎

Setiap komponen dalam sistem perlu dijaga agar saling bekerja ‎sama dengan harapan agar mampu mencapai sasaran dan tujuan ‎sistem. Sasaran berbeda dengan tujuan. Sasaran sistem adalah apa ‎yang ingin dicapai oleh sistem untuk jangka waktu yang relative ‎pendek. Sedangkan tujuan merupakan kondisi/hasil akhir yang ‎ingin dicapai oleh sistem untuk jangka waktu yang panjang. Dalam ‎hal ini, sasaran merupakan hasil pada setiap tahapan tertentu yang ‎mendukung upaya pencapaian tujuan.‎

i.‎ Mempunyai Kendali (control)‎

Bagian kendali mempunyai peran utama menjaga agar proses dalam ‎sistem dapat berlangsung secara normal sesuai batasan yang telah ‎ditetapkan sebelumnya. Dalam sistem informasi manajemen, ‎kendali dapat berupa validasi masukan, validasi proses, maupun ‎validasi keluaran yang dapat dirancang dan dikembangkan secara ‎terprogram.‎

j.‎ Mempunyai Umpan Balik (feed back)‎

Umpan balik diperlukan oleh bagian kendali (control) sistem untuk ‎mengecek terjadinya penyimpangan proses dalam sistem dan ‎mengembalikannya ke dalam kondisi norma.‎

‎3.‎ Kriteria Sistem Yang Baik

Kriteria sistem yang baik antara lain:‎

a.‎ Kegunaan

Sistem harus menghasilkan informasi yang tepat pada waktunya, ‎relevan yang berarti sistem tersebut mempunyai manfaat bagi ‎pemakainya.‎

b.‎ Ekonomis

Dalam merancang atau membangun sebuah sistem sebisa mungkin ‎hemat pada biaya perancangan, perawatan maupun operasional ‎sistem tersebut.‎

c.‎ Kehandalan

Keluaran (output) sistem harus memiliki tingkat ketelitian yang ‎sangat tinggi dan sistem itu sendiri harus mampu beroperasi secara ‎efektif dan efisien.‎

d.‎ Kapasitas

Sistem harus mempunyai kapasitas yang memadai untuk menangani ‎periode-periode operasi puncak seperti pada saat sistem beroperasi ‎pada puncak.‎

e.‎ Fleksibilitas

Sistem harus cukup fleksibilitas untuk menampung perubahan yang ‎akan muncul sewaktu-waktu.‎


4.Klasifikasi Sistem‎

Menurut Mustakini (2009:53), Suatu sistem dapat diklasifikasikan:

a. Sistem abstrak (abstact system) dan sistem fisik (phisical system)

Sistem abstrak adalah sistem yang berupa pemikiran atau ide-ide yang tidak tempak secara fisik, misalnya sistem teknologi yaitu sistem yang berupa pemikiran-pemikiran hubungan antara manusia dengan Tuhan. Sitem fisik merupakan sistem yang ada secara fisik.

b. Sistem Alami (natural system) dan Sistem Buatan Manusia (human made system)

Sistem alami adalah sistem yang keberadaannya terjadi secara alami/natural tanpa campuran tangan manusia. Sedangkan sistem buatan manusia adalah sebagai hasil kerja manusia. Contoh sistem alamiah adalah sistem tata surya yang terdiri dari atas sekumpulan planet, gugus bintang dan lainnya. Contoh sistem abstrak dapat berupa sistem komponen yang ada sebagai hasil karya teknologi yang dikembangkan manusia.

c. Sistem pasti (deterministic system) dan sistem tidak tentu (probobalistic system)‎

Sistem tertentu adalah sistem yang tingkah lakunya dapat ditentukan/diperkirakan sebelumnya. Sedangkan sistem tidak tentu sistem tingkah lakunya tidak dapat ditentukan sebelumnya. Sistem aplikasi komputer merupakan contoh sistem yang tingkah lakunya dapat ditentukan sebelumnya. Program aplikasi yang dirancangdan dikembangkan oleh manusia dengan menggunakan prosedur yang jelas, terstruktur dan baku.‎

d. Sistem Tertutup (closed system) dan Sistem Terbuka (open system)‎

Sistem tertutup merupakan sistem yang tingkah lakunya tidak dipengaruhi oleh lingkungan luarnya. Sebaliknya, sistem terbuka mempunyai prilaku yang dipengaruhi oleh lingkungannya. Sistem aplikasi komputer merupakan sistem relative tertutup, karena tingkah laku sistem aplikasi komputer tidak dipengaruhi oleh kondisi yang terjadi diluar sistem.

5. Daur Hidup Sistem

Menurut Tata Sutabri (2007: 14) daur hidup sistem adalah proses evolusioner yang dikuti dalam menerapkan sistem atau subsistem informasi berbasis komputer. Daur hidup sistem terdiri dari serangkaian tugas yang erat mengikuti langkah – langkah pendekatan sistem karena tugas – tugas tersebut mengikuti pola yng teratur dan dilakukan secara top – down .daur hidup sistem sering di sebut sebagai pendekatan air terjun (waterfall approach) bagi pembangunan dan pengembangan sistem.‎

Pembangunan sistem hanyalah salah satu dari rangkaian daur hidup suatu sistem. Meskipun demikan, proses ini merupakan aspek yang sangat penting. Kita akan melihat beberapa fase / tahapan dari daur hidup sistem yakni:‎

a. Mengenali adanya kebutuhan

Sebelum segala sesuatunya terjadi, timbul suatu kebutuhan atau problema yang harus dapat dikenali sebagai mana adanya. Kebutuhan dapat terjadi sebagai hasil perkembangan dari organisasi dan volume yang meningkat melebihi kapasistas dari sistem yang ada.

b. Pembangunan sistem‎

Suatu proses atau seperangkat prosedur yang harus diikuti untuk kebutuhan yang timbul dan membangun suatu system untuk dapat memenuhi kebutuhan tersebut.

c. Pemasangan sistem‎

Setelah tahap pembangunan sistem selesai, sistem kemudian akan diopersaikan pemasangan sistem merupakan tahap yang penting pula dalam daur hidup sistem.peralihan dari tahap pembanguna menuju tahap operasional terjadi pemasangan sistem yang sebenarnya, yang merupakan langkah akhir dari suatu pembangunan.‎

d. Pengoperasian sistem

Program –program komuter dan prosedur – prosedur pengoperasian yang membentuk suatu sistem informasi semuanya bersifat statis, sedangkan organisasi ditunjang oleh system informasi tadi.

e. Sistem menjadi usang‎

Kadang perubahan yang terjadi begitu drasitis sehingga tidak dapat diatasi haya dengan melakukan perbaikan – perbaikan pada sistem yang berjalan. Tibalah saatnya secara ekonomis dan teknis sistem yang ada sudah tidak layak lagi untuk dioperasikan dan sistem yang baru perlu dibangun untuk mengoperasiaknnya Sistem infomasi kemudian akan melanjutkan daur hidupnya. Sistem dibangun untuk memenuhi kebutuhan dan sistem beradaptasi ‎


Gambar 2.2. Daur Hidup Sistem


‎Konsep Dasar Data

1. Definisi Data‎

Data adalah fakta yang tidak sedang digunakan pada proses keputusan, biasanya dicatat dan diarsipkan tanpa maksud untuk segera diambil kembali untuk pengambilan keputusan (Kumorotomo dan Margono, 2010:11)‎

Data didefinisikan sebagai representasi dunia nyata mewakili suatu objek seperti manusia, hewan, peristiwa, konsep, keadaan dan sebagainya yang direkam dalam bentuk angka,huruf, simbol, teks, gambar, bunyi atau kombinasinya. Dengan kata lain,data merupakan kenyataan yang menggambarkan suatu kejadian dan kesatuan yang nyata. Data merupakan material atau bahan baku yang belum mempunyai makna atau belum berpengaruh langsung kepada pengguna sehingga perlu diolah untuk dihasilkan sesuatu yang lebih bermakna (Mulyanto, 2009:15).‎

Menurut Kadir (2009:3),bahwa “data adalah suatu bahan mentah yang kelak dapat diolah lebih lanjut untuk menjadi suatu yang lebih bermakna. Data inilah yang nantinya akan disimpan dalam database”.‎

2. Klasifikasi Data‎

Menurut Sutarbi (2012:3), data itu sendiri dapat diklasifikasikan menurut jenis, sifat, dan sumber. Mengenai penjelasan klasifikasi data tersebut akan di urai di bawah ini:

Data dapaikan menurut jenisnya, sifatnya dan sumbernya

a. Klasifikasi data menurut jenis data :

1. Data hitung

Data hitung adalah hasil perhitungan atau jumlah tertentu. Yang termasuk data hitung adalah presentase dari jumlah tertentu

2. Data Ukur

Data ukur adalah data yang menunjukan ukuran mengenai nilai sesuatu.

b. Klasifikasi data menurut sifat data

1. Data kuantitatif

Data kuantitaif adalah data mengenai penggolongan dalam hubungannya dengan penjumlahan.

2. Data kualitatif

Data kualitatif adalah data mengenai penggolongan dalam hubungannya dengan kualitas atau sifat sesuatu.

c. Klasifikasi data menurut sumber data

1. Data internal

Data internal adalah data yang asli, artinya data sebagai hasil observasi yang dilakukan sendiri, bukan data hasil karya orang lain.

2. Data eksternal

Data eksternal adalah data hasil observasi orang lain data eksternal terdiri dai dua jenis, yaitu:

a. Data eksternal primer

Data eksternal primer adalah data dalam bentuk ucapan lisan atau tulisan dari pemiliknya sendiri, yankni orang yang melakukan observasi sendiri.

b. Data eksternal skunder

Data eksternal skunder adalah data diperoleh bukan dari orang lain yang melakukan obesrvasi melainkan melalui seseorang atau sejumlah orang lain.

3. Pengolahan Data

Menurut Moekijat (2005:22), pengolahan data adalah kegiatan pikirandengan bantuan tangan atau suatu peralatan, dan mengikuti serangkaian langkah, perumusan atau pola tertentu untuk mengubah data, sehingga data tersebut, bentuk, susunan, sifat, atau isinya menjadi lebih berguna. Menurut Jogiyanto (2004:2), pengolahan data merupakan manipulasi daridata kedalam bentuk yang lebih berguna dan lebih berarti , berupa suatu informasi. Dari uraian diatas dapat disimpulkan bahwa pengolahan data adalah kegiatan memanipulasi atau mengubah data agar menghasilkan informasi yang lebih berguna.Menurut Jogiyanto (2004:3), suatu proses pengolahan data terdiri dari tigatahapan dasar yang disebut dengan siklus pengolahan data ( data processing cycle ) yaitu input, processing, dan output. Tiga tahapan dasar ini kemudiandikembangkan dengan ditambah tiga tahap lagi yaitu origination, storage, dan distribution.

a. Origination

Tahap ini berhubungan dengan proses dari pengumpulan data yang biasanyamerupakan proses pencatatan ( recording ) data dokumen dasar.

b. Input

Tahap ini merupakan proses pemasukan data kedalam proses komputer lewatalatInput (input device).

c. Processing

Tahap ini merupakan proses pengolahan dari data yang sudah dimasukkanyang dilakukan oleh alat pemroses (processing device).

d. Output

Tahap ini merupakan proses menghasilkan output dari hasil pengolahan data ke alat output (out device).

e. Distribution

Tahap ini merupakan proses dari di distribusi output kepada pihak yang berhak dan membutuhkan informasi.

f. Storage

Tahap ini merupakan proses perekaman hasil pengolahan kesimpulan luar ( storage).


Konsep Dasar Testing

1. Definisi Testing

Menurut Rizky (2011:237), “Testing adalah sebuah proses yang dijawantahkan sebagai siklus hidup dan merupakan bagian dari proses rekayasa perangkat lunak secara terintegrasi demi memastikan kualitas dari perangkat lunak secara terpenuhi kebutuhan teknis yang telah disepakati dari awal”.

Detail tahapan yang harus dilampaui dalam kaitan kebutuhan perangkat lunak dari sudut pandang testing perangkat lunak adalah:

1. Verifikasi

Verifikasi adalah proses pemeriksaan untuk memastikan bahwa perangkat lunak telah menjalankan apa yang harus dilakukan dari kesepakatan awal antara pengembang perangkat lunak dan pengguna.

2. Validasi

Validasi adalah sebuah proses yang melakukan konfirmasi bahwa perangkat lunak dapat dieksekusi secara baik.

Definisi dari standart yang harus dipenuhi oleh kebutuhan perangkat lunak adalah pembebasan perangkat lunak dari failure, fault, dan error serta incident dijelaskan dalam detail berikut:

1). Failure

Failure adalah kegagalan perangkat lunak dalam melakukan proses yang seharusnya menjadi kebutuhan perangka lunak tesebut.

2). Fault

Fault adalah akar permasalahan dari kegagalan sebuah perangkat lunak.

3). Error

Error adalah akibat dari adanya fault atau kerusakan yang kemudian dipicu oleh perilaku pengguna.

4). Incident

Incident atau kecelakaan merupakan hasil akhir yang terjadi akibat dari error yang berkelanjutan dan tidak diperbaiki atau tidak terdeteksi dalam proses pengembangan perangkat lunak.

2. Acuan dan Pengukuran Testing

Menurut Rizky (2011:256), “Acuan testing adalah satuan pengukuran secara kuantitatif dari proses testing yang dijalankan. Sedangkan pengukuran testing adalah aktivitas untuk menentukan keluaran testing berdasarkan acuan yang telah ditetapkan dalam proses testing”.

Banyak pendapat yang menyatakan tentang panduan membuat acuan dalam proses testing perangkat lunak, meski demikian dari sekian banyak pendapat tersebut ada beberapa pedoman yang dapat digunakan dalam penentuan acuan testing antara lain:

1. Waktu

Dalam hal acuan waktu, harus disepakati bersama satuan yang akan digunakan. Apakah akan menggunakan satuan dalam hitungan tahun, bulan, atau hari dari jadwal penyelesaian perangkat lunak yang ada.

2. Biaya

Dalam testing juga penting untuk ditetapkan acuan biaya yang akan digunakan. Acuan umum ini didasarkan pada anggaran yang telah ditetapkan dan kemudian diperiksa kembali dengan biaya yang telah dikeluarkan selama pembuatan perangkat lunak.

3. Kinerja

Yang dimaksud dengan kinerja testing adalah efektivitas dan efiensi dalam pelaksanaan testing. Efektivitas dalam konteks ini dapat diartikan sebagai pencapaian tujuan dari proses testing. Apakah proses testing telah berjalan sebagaimana mestinya, demi mencapai pemenuhan kualitas serta kebutuhan perangkat lunak, atau hanya demi mencari kesalahan sehingga menjatuhkan tim pengembang perangkat lunak.

4. Kerusakan

Seperti yang telah dijelaskan di sub bab sebelumnya, bahwa proses testing tidak hanya berupa proses untuk mencari kesalahan maupun kerusakan di dalam sebuah perangkat lunak. Tetapi lebih sebagai upaya bersama untuk mencapai kualitas sebuah perangkat lunak. Meski demikian, kerusakan yang ditemukan pada saat proses testing tetap menjadi acuan dari pelaksanaan testing tersebut. Hanya pada saat sebuah kerusakan ditemukan, maka harus diklasifikasikan terlebih dahulu agar tidak terkesan bahwa proses testing berjalan subyektif.


3. Tipe dan Teknik Testing


Menurut Rizky (2011:259), “Tipe testing lebih berkonsentrasi terhadap aspek dari perangkat lunak yang akan dikenai proses testing. Teknik testing merupakan metode yang digunakan dalam melakukan testing untuk bagian tertentu dari perangkat lunak”.


Secara teoritis, testing dapat dilakukan dengan berbagai jenis tipe dan teknik. Namun secara garis besar, terdapat dua jenis tipe testing yang paling umum digunakan di dalam lingkup rekayasa perangkat lunak. Dua jenis tersebut adalah white box dan black box testing.

4. Definisi White Box

Menurut Rizky (2011:262), “White Box Testing secara umum merupakan jenis testing yang lebih berkonsentrasi terhadap “isi” dari perangkat lunak itu sendiri. Jenis ini lebih banyak berkonsentrasi kepada source code dari perangkat lunak yang dibuat”.

Menurut Handaya dan Hakim Hartanto di dalam Jurnal Sistem Informasi (2011:204) “White Box adalah sebuah cara pengujian yang menggunakan struktur kontrol yang dideskripsikan sebagai komponen perangkat lunak untuk memperoleh uji kasus”.

Dari pendapat yang dikemukakan di atas dapat disimpulkan bahwa white box adalah sebuah cara pengujian yang menggunkan struktur control perangkat lunak.

Beberapa teknik yang terdapat dalam jenis white box testing adalah:

a. Decision (Branch) Coverage Sesuai dengan namanya, teknik testing ini fokus terhadap hasil dari tiap skenario yang dijalankan terhadap bagian perangkat lunak yang mengandung percabangan (if...then...else).

b. Condition Coverage Teknik ini hampir mirip dengan teknik yang pertama, tetapi dijalankan terhadap percabangan yang dianggap kompleks atau percabangan majemuk. Hal ini biasanya dilakukan jika dalam sebuah perangkat lunak memiliki banyak kondisi yang dijalankan dalam satu proses sekaligus.

c. Path Analysis Merupakan teknik testing yang berusaha menjalankan kondisi yang ada dalam perangkat lunak serta berusaha mengoreksi apakah kondisi yang dijalankan telah sesuai dengan alur diagram yang terdapat dalam proses perancangan.

d. Executive Time Pada teknik ini, perangkat lunak berusaha dijalankan atau dieksekusi kemudian dilakukan pengukuran waktu pada saat input dimasukkan hingga output dikeluarkan. Waktu eksekusi yang dihasilkan kemudian dijadikan bahan evaluasi dan dianalisa lebih lanjut untuk melihat apakah perangkat lunak telah berjalan sesuai dengan kondisi yang dimaksud oleh tester.

e. Executive Time Pada teknik ini, perangkat lunak berusaha dijalankan atau dieksekusi kemudian dilakukan pengukuran waktu pada saat input dimasukkan hingga output dikeluarkan. Waktu eksekusi yang dihasilkan kemudian dijadikan bahan evaluasi dan dianalisa lebih lanjut untuk melihat apakah perangkat lunak telah berjalan sesuai dengan kondisi yang dimaksud oleh tester.

f. Algorithm Analysis Teknik ini umumnya jarang dilakukan jika perangkat lunak yang dibuat berjenis sistem informasi. Sebab teknik ini membutuhkan kemampuan matematis yang cukup tinggi dari para tester, karena di dalamnya berusaha melakukan analisa terhadap algoritma yang diimplementasikan pada perangkat lunak tersebut.

5. Definisi Black Box

Menurut Siddiq (2012:4), “Pengujian black box adalah pengujian aspek fundamental sistem tanpa memperhatikan struktur logika internal perangkat lunak. Metode ini digunakan untuk mengetahui apakah perangkat lunak berfungsi dengan benar.

Menurut Budiman (2012:4) Pengujian black box merupakan metode perancangan data uji yang didasarkan pada spesifikasi perangkat lunak. Data uji dibangkitkan, dieksekusi pada perangkat lunak dan kemudian keluaran dari perangkat lunak diuji apakah telah sesuai dengan yang diharapkan.

Dari kedua definisi di atas dapat disimpulkan bahwa metode pengujian Black Box digunakan untuk menguji sistem dari segi user yang dititik beratkan pada pengujian kinerja, spesifikasi dan antarmuka sistem tersebut tanpa menguji kode program yang ada.

Black Box Testing tidak membutuhkan pengetahuan mengenai, alur internal (internal path), struktur atau implementasi dari software under test (SUT). Karena itu uji coba Black Box memungkinkan pengembang software untuk membuat himpunan kondisi input yang akan melatih seluruh syarat-syarat fungsional suatu program. '


Uji coba Black Box berusaha untuk menemukan kesalahan dalam beberapa kategori, diantaranya:


a. Fungsi-fungsi yang salah atau hilang

b. Kesalahan interface

c. Kesalahan dalam struktur data atau akses database eksternal

d. Kesalahan performa

e. kesalahan inisialisasi dan terminasi


Uji coba Black Box diaplikasikan dibeberapa tahapan berikutnya. Karena uji coba Black Box dengan sengaja mengabaikan struktur kontrol, sehingga perhatiannya difokuskan pada informasi domain. Uji coba didesain untuk dapat menjawab pertanyaan pertanyaan berikut:


a. Bagaimana validitas fungsionalnya diuji?

b. Jenis input seperti apa yang akan menghasilkan kasus uji yang baik?

c. Apakah sistem secara khusus sensitif terhadap nilai input tertentu?

d. Bagaimana batasan-batasan kelas data diisolasi?

e. Berapa rasio data dan jumlah data yang dapat ditoleransi oleh sistem?

f. Apa akibat yang akan timbul dari kombinasi spesifik data pada operasi sistem?


Sehingga dalam uji coba Black Box harus melewati beberapa proses sebagai berikut:


a. Menganalisis kebutuhan dan spesifikasi dari perangkat lunak.

b. Pemilihan jenis input yang memungkinkan menghasilkan output benar serta jenis input yang memungkinkan output salah pada perangkat lunak yang sedang diuji.

c. Menentukan output untuk suatu jenis input.

d. Pengujian dilakukan dengan input-input yang telah benar-benar diseleksi.

e. Melakukan pengujian.

f. Pembandingan output yang dihasilkan dengan output yang diharapkan.

g. Menentukan fungsionalitas yang seharusnya ada pada perangkat lunak yang sedang diuji.


1). Metode Pengujian Dalam Black Box

Ada beberapa macam metode pengujian Black Box, berikut diantaranya:

a. Equivalence Partioning

Equivalence Partioning merupakan metode uji coba Black Box yang membagi domain input dari program menjadi beberapa kelas data dari kasus uji coba yang dihasilkan. Kasus uji penanganan single yang ideal menemukan sejumlah kesalahan (misalnya: kesalahan pemrosesan dari seluruh data karakter) yang merupakan syarat lain dari suatu kasus yang dieksekusi sebelum kesalahan umum diamati.

b. Boundary Value Analysis

Sejumlah besar kesalahan cenderung terjadi dalam batasan domain input dari pada nilai tengah. Untuk alasan ini boundary value analysis

c. Cause-Effect Graphing Techniques

Cause-Effect Graphing merupakan desain teknik kasus uji coba yang menyediakan representasi singkat mengenai kondisi logikal dan aksi yang berhubungan. Tekniknya mengikuti 4 tahapan berikut:

1). Causes (kondisi input), dan Effects (aksi) didaftarkan untuk modul dan identifier yang dtujukan untuk masing-masing.

2). Pembuatan grafik Causes-Effect graph.

3). Grafik dikonversikan kedalam tabel keputusan.

4). Aturan tabel keputusan dikonversikan ke dalam kasus uji.

d. Comparison Testing

Dalam beberapa situasi (seperti: aircraft avionic, nuclear Power plant control) dimana keandalan suatu software amat kritis, beberapa aplikasi sering menggunakan software dan hardware ganda (redundant). Ketika software redundant dibuat, tim engembangan software lainnya membangun versi independent dari aplikasi dengan menggunakan spesifikasi yang sama. Setiap versi dapat diuji dengan data uji yang sama untuk memastikan seluruhnya menyediakan output yang sama. Kemudian seluruh versi dieksekusi secara parallel dengan perbandingan hasil real-time untuk memastikan konsistensi. Dianjurkan bahwa versi independent suatu software untuk aplikasi yang amat kritis harus dibuat, walaupun nantinya hanya satu versi saja yang akan digunakan dalam sistem. Versi independent ini merupakan basis dari teknik Black Box Testing yang disebut Comparison Testing atau back-to-back Testing.

e. Sample and Robustness Testing

1). Sample Testing

Melibatkan beberapa nilai yang terpilih dari sebuah kelas ekivalen, seperti Mengintegrasikan nilai pada kasus uji. Nilai-nilai yang terpilih mungkin dipilih dengan urutan tertentu atau interval tertentu

2). Robustness Testing

Pengujian ketahanan (Robustness Testing) adalah metodologi jaminan mutu difokuskan pada pengujian ketahanan perangkat lunak. Pengujian petahanan juga digunakan untuk menggambarkan proses verifikasi kekokohan (yaitu kebenaran) kasus uji dalam proses pengujian.

f. Behavior Testing dan Performance Testing

1). Behavior Testing

Hasil uji tidak dapat dievaluasi jika hanya melakukan pengujian sekali, tapi dapat dievaluasi jika pengujian dilakukan beberapa kali, misalnya pada pengujian struktur data stack.

2). Performance Testing

Digunakan untuk mengevaluasi kemampuan program untuk beroperasi dengan benar dipandang dari sisi acuan kebutuhan. Misalnya: aliran data, ukuran pemakaian memori, kecepatan eksekusi, dll. Selain itu juga digunakan untuk mencari tahu beban

g. Requirement Testing

Spesifikasi kebutuhan yang terasosiasi dengan perangkat lunak (input/output/fungsi/performansi) diidentifikasi pada tahap spesifikasi kebutuhan dan desain.

1). Requirement Testing melibatkan pembuatan kasus uji untuk setiap spesifikasi kebutuhan yang terkait dengan program

2). Untuk memfasilitasinya, setiap spesifikasi kebutuhan bisa ditelusuri dengan kasus uji dengan menggunakan traceability matrix

h. Endurance Testing

Endurance Testing melibatkan kasus uji yang diulang-ulang dengan jumlah tertentu dengan tujuan untuk mengevaluasi program apakah sesuai dengan spesifikasi kebutuhan.

Contoh: Untuk menguji keakuratan operasi matematika (floating point, rounding off, dll), untuk menguji manajemen sumber daya sistem resources) (pembebasan sumber daya yang tidak benar, dll), input/outputs (jika menggunakan framework untuk memvalidasi bagian input dan output). Spesifikasi kebutuhan


2). Kelebihan dan Kelemahan Black Box


Dalam uji coba Black Box terdapat beberapa kelebihan dan kelemahan. Berikut adalah keunggulan dan kelemahannya:

Kelebihan Black Box

a. Dapat memilih subset test secara efektif dan efisien

b. Dapat menemukan cacat

c. Memaksimalkan testing investmen

Kelemahan Black Box

a. Tester tidak pernah yakin apakah PL tersebut benar – benar lulus uji.


Konsep Dasar Pengontrolan

1. Definisi Pengontrolan


Menurut Erinofiardi (2012:261), “Suatu sistem kontrol otomatis dalam suatu proses kerja berfungsi mengendalikan proses tanpa adanya campur tangan manusia (otomatis)”.

Kontrol otomatis mempunyai peran penting dalam dunia industri modern saat ini. Seiring perkembangan kemajuan ilmu pengetahuan dan teknologi, sistem kontrol otomatis telah mendorong manusia untuk berusaha mengatasi segala permasalahan yang timbul di sekitarnya dengan cara yang lebih mudah, efisien dan efektif. Adanya kontrol otomatis secara tidak langsung dapat menggantikan peran manusia dalam meringankan segala aktifitasnya.

Berdasarkan Ejaan Yang Disempurnakan (EYD) pengontrolan berasal dari kata kontrol. Kontrol sama dengan pengawasan, pemeriksaan dan pengendalian.

Pada industri besar dan modern sangat memerlukan tenaga ahli perencanaan sistem pengendali dan perancangan desain sistem pengendali, termasuk teknisi profesional sebagai operator. Tidak menutup kemungkinan bahwa pengontrolan berasal dari berbagai disiplin ilmu yang saling berhubungan karena teori sistem pengendali modern dikembangkan guna mengatasi kerumitan yang dijumpai pada berbagai sistem pengendalian yang menuntut kecepatan dan ketelitian yang tinggi dengan hasil output yang optimal.

Dalam sistem pengendali kita mengenal adanya sistem pengendali Loop Terbuka ( Open-loop Control System ) dan Sistem Pengendali Loop Tertutup ( Closed-loop Control System ).


2. Jenis – Jenis Pengontrolan

a. Sistem Kontrol Loop Terbuka

Menurut Erinofiardi (2012:261) sistem kontrol loop terbuka adalah ”suatu sistem kontrol yang keluarannya tidak berpengaruh terhadap aksi pengontrolan. Dengan demikian pada sistem kontrol ini, nilai keluaran tidak di umpan-balikkan ke parameter pengendalian.”


Sumber : Erinofiardi (2012:261)
Gambar 2.3. Sistem Pengendali Loop Terbuka


Gambar diagram blok diatas menggambarkan bahwa didalam sistem tersebut tidak ada proses umpan balik untuk memperbaiki keadaan alat terkendali jika terjadi kesalahan. Jadi tugas dari elemen pengendali hanyalah memproses sinyal masukan kemudian mengirimkannya ke alat terkendali.

b. Sistem Kontrol Loop Tertutup

Menurut Erinofiardi (2012:261) sistem kontrol loop tertutup adalah “Suatu sistem kontrol yang sinyal keluarannya memiliki pengaruh langsung terhadap aksi pengendalian yang dilakukan.”

Yang menjadi ciri dari sistem pengendali tertutup adalah adanya sinyal umpan balik. Sinyal umpan balik merupakan sinyal keluaran atau suatu fungsi keluaran dan turunannya, yang diumpankan ke elemen kendali untuk memperkecil kesalahan dan membuat keluaran sistem mendekati hasil yang diinginkan.


Sumber : Erinofiardi (2012:262)
Gambar 2.4. Sistem Pengendali Loop Tertutup


Gambar diatas menyatakan hubungan antara masukan dan keluaran dari suatu loop sistem tertutup. Sinyal input yang sudah dibandingkan dengan sinyal umpan balik menghasilkan sinyal selisih atau sinyal kesalahan yang akan dikirimkan ke dalam elemen pengendali sehingga kemudian menghasilkan sebuah sinyal keluaran yang akan dikirim ke alat terkendali.

Sinyal input berupa masukan referensi yang akan menentukan suatu nilai yang diharapkan bagi sistem yang dikendalikan tersebut. Dalam berbagai sistem pengendalian, sinyal input dihasilkan oleh mikrokontroler.


Konsep Dasar Otomatis

1. Definisi Otomatis

Menurut Saputra, Dedy Cahyadi dan Awang Harsa Kridalaksana di dalam Jurnal Informatika Mulawarman Vol 5 No. 3 (2010:3),“Perangkat otomatis yang dimaksud disini adalah perangkat atau alat yangdigunakan untuk membantu kelancaran proses otomatis.

MenurutSantoso, Martinus dan Sugiyanto dalam Jurnal FEMA Vol. 2 (2013:17),“Otomasi adalah proses yang secara otomatis mengontrol operasi dan perlengkapansistem dengan perlengkapan mekanik atau elektronika yang dapat menggantimanusia dalam mengamati dan mengambil keputusan.

Daripendapat yang dikemukakan di atas dapat disimpulkan bahwa Otomatis adalah proses mengontrol operasi danperlengkapan dengan sistem elektronika.

Adabeberapa alasan dalam penggunaan sistem otomasi antara lain sebagai berikut Menurut Santoso, Martinus dan Sugiyanto dalam Jurnal FEMA Vol. 2 (2013:17):

a. Meningkatkan produktifitas perusahaan

b. Tingginya biaya tenaga kerja

c. Kurangnya tenaga kerja untuk kemampuantertentu

d. Tenaga kerja cenderung berpindah kesektorpelayanan.

e. Tingginya harga bahan baku

f. Meningkatkan kualitas produk.

g. Menurunkan Manufacturing Lead Time (MLT)

MenurutSaputra, Dedy Cahyadi dan Awang Harsa Kridalaksana dalam Jurnal Informatika Mulawarman Vol. 2 (2010:3), Perangkat ini terdiri dari 2 (dua)bagian, yaitu: a. Perangkat Keras b. Perangkat Lunak Otomasi Tanpa adanya dua perangkat inisecara memadai maka proses otomasi tidak akan dapat berjalan dengan baik.


Konsep Dasar Perancangan Sistem

1. Definisi Perancangan Sistem


Menurut Mahdiana dalam Sutabri (2011:37), ”Perancangan sistem adalah merancang sistem secara rinci berdasarkan hasil analisa sistem yang ada, sehingga menghasilkan model sistem baru yang diusulkan”.


Menurut Sugianto dalam Zohrahayati (2013:28), ”Perancangan sistem adalah suatu kegiatan membuat desain teknis berdasarkan kegiatan pada proses analisis. Perancangan disini dimaksudkan suatu proses pemahaman dan perancangan suatu sistem informasi berbasis computer”


Perancangan sistem merupakan tahap selanjutnya setelah analisa sistem, mendapatkan gambaran dengan jelas tentang apa yang dikerjakan pada analisa sistem, maka dilanjutkan dengan memikirkan bagaimana membentuk sistem tersebut.


Perancangan sistem adalah suatu fase dimana diperlukan suatu keahlian perancangan untuk elemen-elemen komputer yang akan mengunakan sistem yaitu pemilihan peralatan dan program komputer untuk sistem yang baru. (Kristanto, 2008 : 61).


2. Tahapan Perancangan Sistem


Menurut Sutabri (2012:113), tahap perancangan sistem dibagi manjadi 2 (dua) bagian, yaitu:


<div style="font-size: 12pt;font-family: 'times new roman';text-align: justa. Rancangan sistem secara umum</p></div>


Memberikan gambaran secara umum kepada user tentang sistem yang baru.


b. Rancangan sistem secara rinci


Dimaksudkan untuk pemrograman komputer dan ahli teknik lainnya yang akan mengimplementasi sistem.


Menurut Sutabri (2012:114), adapun tujuan dari tahap rancangan sistem ini adalah sebagai berikut:


1. Melakukan evaluasi serta merumuskan pelayanan sistem yang baru secara rinci dan menyeluruh dari masing-masing bentuk informasi yang akan di hasilkan.


2. Mempelajari dan mengumpulkan data untuk disusun menjadi sebuah struktur data yang teratur sesuai dengan sistem yang akan dibuat yang akan memberikan kemudahan dalam pemrograman sistem serta fleksibilitas keluaran informasi yang dihasilkan.


3. Penyusunan perangkat lunak sistem yang yang berfungsi sebagai sarana pengolahan data dan sekaligus penyaji informasi yang dibutuhkan.


4. Menyusun kriteria tampilan informasi yang akan dihasilkan secara keseluruhan sehingga dapat memudahkan dalam hal pengidentifikasian, analisis, dan evaluasi terhadap aspek-aspek yang ada dalam permasalahan sistem yang lama.


5. penyusunan buku pedoman (manual) tentang pengoprasian perangkat lunak sistem yang akan di lanjutkan dengan pelaksanaan kegiatan pelatihan serta penerapan sistem sehingga sistem tersebut dapat di operasikan oleh organisasi atau instansi yang bersangkutan.


Menurut Sutabri (2012:115), adapun langkah-langkah umum yang harus dilakukan pada tahap rancangan sistem adalah sebagai berikut:


a. Menyiapkan rancangan sistem yang terperinci analis bekerja sama dengan pemakai mendokumentasikan rancangan sistem baru dengan alat yang di jelaskan dalam modul.


b. Mengidentifikasikan berbagai alternatif konfigurasi sistem sekarang analis harus mengidentifikasikan konfigurasi (bukan merk atau model) peralatan komputer yang akan memberikan hasil terbaik bagi sistem untuk menyelesaikan pemrosesan.


c. Mengevaluasi berbagai alternatif konfigurasi system analis bekerjasama dengan manajer, mengevaluasi berbagai alternatif. Alternatif yang dipilih adalah yang paling memungkinkan subsistem memenuhi kriteria kinerja dengan kendala yang ada.


d. Memilih konfigurasi yang terbaik analis mengevaluasi semua konfigurasi subsistem menjadi satu konfigurasi tunggal. Setelah selesai, analisa membuat rekomendasi kepada manajer untuk di setujui.


e. Menyiapkan usulan penerapan analis menyiapkan usulanpenerapan yang mengikhtisarkan tugas penerapan yang harus dilakukan, keuntungan yang di harapkan dan biayanya.


f. Menyetujui atau menolak penerapan sistem keputusan untuk terus pada tahap penerapan ini sangat penting karena usaha ini akan sangat berpengaruh erhadap jumblah orang yang terlibat. Jika keuntungan yang di harapkan dari sistem melebihi biaya, penerapan akan di setujui.


3. Tujuan Perancangan Sistem


Adapun tujuan yang hendak dicapai dari tahap perancangan system mempunyai maksud atau tujuan utama, yaitu sebagai berikut:


a. Untuk memenuhi kebutuhan pemakaian sistem (user)


b. Untuk memberikan gambaran yang jelas dan menghasilkan rancangan bangun yang lengkap kepada pemograman komputer dan ahli-ahli teknik lainnya yang terlibat dalam pengembangan atau pembuatan sistem.


Konsep Dasar Prototype

1. Definisi Prototype

Menurut Simarmata (2010:62), “Prototype adalah bagian dari produk yang mengekspresikan logika maupun fisik antarmuka eksternal yang ditampilkan”.

Menurut Darmawan (2013:229), “prototype adalaha satu versi dari sebuah sistem potensial yang memberikan ide bagi para pengembang dan calon pengguna, bagaimanai sistem akan berfungsi dalam bentuk yang telah selesai.

Berdasarkan kedua definisi di atas, maka dapat disimpulkan Prototype adalah contoh dari produk atau sistem potensial yang memberikan ide bagi para pengembang dan calon pengguna dalam bentuk sebenarnya yang dapat dirubah sesuai keinginan sebelum direalisasikan.

1. Jenis-Jenis Prototype

Menurut Simarmata (2010:64), Jenis-jenis Prototype secara general dibagi menjadi dua, yaitu:

a. Rapid Throwaway Prototyping

Pendekatan pengembangan perangkat keras/Iunak ini dipopulerkan Soleh Gomaa dan Scoot (1981) yang saat ini telah digunakan secara luas oleh industri, terutama di dalam pengembangan aplikasi. Pendekatan ini biasanya digunakan dengan item yang berisiko tinggi (high-risk) atau dengan bagian dari sistem yang tidak dimengerti secara keseluruhan oleh para tim pengembang. Pada pendekatan ini, Prototype "quick and dirty" dibangun, diverifikasi oleh kansumen, dan dibuang hingga Prototype yang diinginkan tercapai pada saat proyek berskala besar dimulai.

b. Prototype Evolusioner

Pada pendekatan evolusioner, suatu Prototype berdasarkan kebutuhan dan pemahaman secara umum. Prototype kemudian diubah dan dievolusikan daripada dibuang. Prototype yang dibuang biasanya digunakan dengan aspek sistem yang dimengerti secara luas dan dibangun atas kekuatan tim pengembang. Prototype ini juga didasarkan atas kebutuhan prioritas, kadang-kadang diacu sebagai “chunking” pada pengembang aplikasi (Hough, 1993).

2. Kelebihan dan Kelemahan Prototype

Kelebihan dan Kelemahan prototyping adalah sebagai berikut:

Tabel 2.1 Kelebihan dan Kekurangan Prototype
Sumber :Simarmata(2010:68)

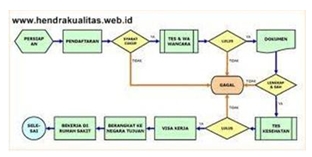

Definisi Flowchart

Menurut Sulindawati dan Muhammad Fathoni (2010:8), “Flowchart adalah penggambaran secara grafik dari langkah-langkah dau urutan-urutan prosedur dari suatu program.

Menurut Adelia dan Jimmy Setiawan (2011:116), “Flowchart adalah penggambaran secara grafik dari langkah-langkah dan urut-urutan prosedur dari suatu program”.

Dari pendapat di atas dapat disimpulkan bahwa Flowchart adalah bentuk gambar/diagram yang mempunyai aliran satu atau dua arah secara sekuensial.

Flowchart biasanya mempermudah penyelesaian suatu masalah khususnya masalah yang perlu dipelajari dan di evaluasi lebih lanjut. Bila seorang analisi dan programmer akan membuat Flowchart, ada beberapa petunjuk yang harus diperhatikan.

1. Cara Membuat Flowchart

Ada beberapa petunjuk yang harus diperhatikan, seperti:

a. Flowchart digambarkan dari halaman atas ke bawah dan dari kiri ke kanan.

b. Aktifitas yang digambarkan harus didefinisikan secara hati-hati dan definisi ini harus dapat dimengerti oleh pembacanya.

c. Kapan aktifitas dimulai dan berakhir harus ditentukan secara jelas.

d. Setiap langkah dari aktifitas harus diuraikan dengan menggunakan deskripsi kata kerja, misalkan melakukan penggandaan.

e. Setiap langkah dari aktifitas harus pada urutan yang benar.

f. Lingkup dan range aktifitas yang sedang digambarkan harus ditelusuri dengan hati-hati. Percabangan-percabangan yang memotong aktifitas yang sedang digambarkan tidak perlu digambarkan pada Flowchart yang sama. Simbol konektor harus digunakan dan percabangannya diletakkan pada halaman yang terpisah atau hilangkan seluruhnya bila peercabangannya tidak berkaitan dengan sistem.

g. Gunakan simbol-simbol Flowchart yang standar.


2. Jenis-Jenis Flowchart

Ada lima macam bagan alir yang akan dibahas di modul ini, yaitu sebagai berikut:

a. Bagan Alir Sistem (SystemFlowchart)

Merupakan bagan yang menunjukkan alur kerja atau apa yang sedang dikerjakan di dalam system secara keseluruhan dan menjelaskan urutan dari prosedur-prosedur yang ada dalam sistem.


Sumber: Rachman (2012:78)
Gambar 2.5 Bagan Alir Sistem (SystemFlowchart)


b. Bagan Alir Dokumen (DocumentFlowchart)

Menelusuri alur data dari data yang ditulis melalui sistem. Fungsi utamanya untuk menelusuri alur form dan laporan sistem dari satu bagian ke bagian yang lain.


Sumber: Rachman (2012:90)
Gambar 2.6 Bagan Alir Dokumen (DocumentFlowchart)


c. Bagan Alir Skematik (SchematicFlowchart)

Mirip dengan Flowchart sistem yang menggambarkan suatu sistem atau prosedur.


Sumber: Rachman (2012:93)

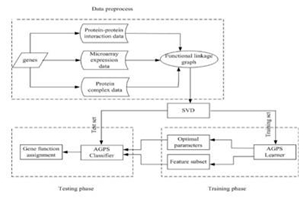

Gambar 2.7 Bagan Alir Skematik (SchematicFlowchart)


d. Bagan Alir Program (ProgramFlowchart)

Merupakan keterangan yang lebih rinci tentang bagaimana setiap langkah program atau prosedur dilaksanakan.

e. Bagan Alir Proses (ProcessFlowchart)

Merupakan teknik penggambaran rekayasa industrial yang memecah dan menganalisis langkah selanjutnya dari sebuah sistem.


Sumber: Rachman (2012:97)
Gambar 2.8 Bagan Alir Proses (ProcessFlowchart)


Sumber: Rachman (2012:98)
Gambar 2.9 Contoh Variasi Aplikasi Flowchart


Teori Khusus

Konsep dasar Mikrokontroler

1. Definisi Mikrokontroler

Menurut Sumardi (2013:1), “Mikrokontroler merupakan suatu alat elektronika digital yang mempunyai masukan dan keluaran serta kendali dengan program yang bisa ditulis dan dihapus dengan cara khusus, cara kerja mikrokontroler sebenarnya membaca dan menulis data”.

Dari beberapa definisi-definisi diatas dapat disimpulkan bahwa Mikrokontroler adalah sebuah sistem mikroprosesor dalam chip tunggal yang dimana didalamnya terdapat CPU, ROM, RAM, I/O, Clock dan peralatan internal lainnya, dan juga mempunyai masukan dan keluaran serta kendali yang difungsikan untuk membaca data, dan dengan program yang bisa ditulis dan dihapus dengan cara khusus.

2. Karakteristik Mikrokontroler

Menurut Sumardi (2013:2), mikrokontroler memiliki karakteristik sebagai berikut :

a. Memiliki program khusus yang disimpan dalam memori untuk aplikasi tertentu, tidak seperti PC yang multifungsi karena mudahnya memasukkan program. Program mikrokontroler relative lebih kecil daripada program-program pada PC.

b. Konsumsi daya kecil.

c. Rangkaiannya sederhana dan kompak.

d. Harganya murah , karena komponennya sedikit.

e. Unit I/O yang sederhana, misalnya LCD, LED, Latch.

f. Lebih tahan terhadap kondisi lingkungan ekstrim, misalnya temperature tekanan, kelembaban, dan sebagainya.

1. Klasifikasi Mikrokontroler

Menurut Malik dan Mohammad Unggul Juwana (2009:3), Mikrokontroler memiliki beberapa klasifikasi yaitu sebagai berikut:

a. ROM (Flash Memory) dengan kapasitas 1024 byte (1 KB).

b. RAM berkapasitas 68 byte.

c. EEPROM (memori data) berkapasitas 64 byte.

d. Total 13 jalur I/O (Port B 8 bit).

e. Timer/Counter 8 bit dengan prescaler.

f. Fasilitas pemrograman di dalam sistem (ICSP = In Circuit Serial Programming).

2. Fitur-fitur Mikrokontroler

Menurut Malik dan Mohammad Unggul Juwana (2009:3), ada beberapa fitur yang pada umumnya ada di dalam mikrokontroler adalah sebagai berikut :

a. RAM (Random Access Memory)

RAM digunakan oleh mikrokontroler untuk tempat penyimpanan variable. Memori ini bersifat volatile yang artinya akan kehilangan semua datanya jika tidak mendapatkan catu daya.

b. ROM (Read Only Memory)

ROM disebut sebagai kode memori karena berfungsi untuk tempat penyimpanan program yang akan diberikan oleh user.

c. Register.

Register merupakan tempat penyimpanan nilai-nilai yang akan digunakan dalam proses yang telah disediakan oleh mikrokontroler.

d. Special Function Register.

Merupakan register khusus yang berfungsi untuk mengatur jalannya mikrokontroler dan register ini terletak di RAM.

e. Input dan Output Pin.

Pin Input adalah bagian yang berfungsi sebagai penerima signal dari luar dan pin ini dihubungkan ke berbagai

media inputan seperti keypad, sensor, keyboard, dan sebagainya. Pin Output adalah bagian yang berfungsi untuk mengeluarkan signal dari hasil proses algoritma mikrokontroler.

f. Interrupt.

Interrupt merupakan bagian dari mikrokontroler yang berfungsi sebagai bagian yang dapat melakukan interupsi, sehingga ketika program sedang dijalankan, program tersebut dapat diinterupsikan dan menjalankan program interupsi terlebih dahulu.

Menurut Malik dan Mohammad Unggul Juwana (2009:3), ada beberapa interrupt yang terdapat pada mikrokontroler adalah sebagai berikut :

1. Interrupt Eksternal.

Interrupt ini akan terjadi ketika ada inputan dari pin interrupt.

2. Interrupt Timer.

Interrupt ini akan terjadi ketika waktu tertentu telah tercapai.

3. Interrupt Serial.

Interrupt ini akan terjadi ketika ada penerimaan data dari komunikasi serial.


Definisi Arduino

Menurut Syahwil (2013:60) Arduino adalah kit elektonik atau papan rangkaian elektronik open source yang didalamnya terdapat komponen utama yaitu sebuah chip mikrokontroler dengan jenis AVR dari perusahaan Atmel.mikrokontroler itu sendiri adalah chip atau IC (Integrated Circuit) yang bisa diprogram menggunakan komputer. Tujuan menanamkan program pada mikrokontroler adalah agar rangkaian elekronik dapat memberikan input, memproses input tersebut dan kemudian menghasilkan output sesuai yang diinginkan. Jadi mikrokontroler bertugas sebagai 'otak' yang mengendalikan input, proses dan output sebuah rangkaian elektronik.

Secara umum, Arduino terdiri dari dua bagaian, yaitu:

a. Hardware berupa papan input/output (I/O) yang open source.

b. Software Arduino yang juga open source, meliputi software Arduino IDE untuk menulis program dan driver untuk koneksi dengan komputer.

1. Sejarah Singkat Arduino

Pembuatan arduino dimulai pada tahun 2005, di mana sebuah situs perusahaan komputer Olivetti di Ivrea Italia, membuat perangkat lunak untuk mengendalikan proyek desain interaksi siswa supaya lebh murah dibandingkan sistem yang ada pada saat itu. Dilanjutkan pada bulan mei 2011, di mana sudah lebih dari 300.000 unit Arduino terjual.

Pendiri dari Arduino itu sendiri adalah Massimo Banzi dan David Cuartielles sebagai founder. Awalnya mereka memberi nama proyek itu dengan sebutan Arduin dari Ivrea tetapi seiring dengan perkembangan zaman, nama proyek itu diubah menjadi Arduino yang berarti “teman yang kuat” atau dalam versi bahasa inggrisnya dikenal dengan sebutan “hardwin”.

Proyek pengkabelan diciptakan oleh seniaman sekaligus programmer asal kolombia bernama hernando barragain. Pengkabelan ini adalah proyek tesis hernando pada Desaiin Interaksi Institue Ivrea. Hal tersebut dimaksudkan untuk menjadi versi elektronik pengolahan yang digunakan dilingkuangan pemrograman dan mengambil pola sintaks processing dengan perkembangnnya teknologi, arduino menjadi sangat populer dikalangan mahasiswa dan pelajar saat ini. Mereka mengembangkan Arduino dengan Bootloader dan software yang user friendly sehingga menghasilkan sebuah board mikrokontroler yang bersifat open source yang bisa dipelajari dan dikembangkan oleh mahasiswa, pelajar, profesional, pemula dan penggemar elektronika maupun robotik diseluruh dunia. IDE (Integrated Development Environment) dicipttakan oleh Casey Reas dan Ben Fry, beberapa programmer yang lain juga terlibah seperti Tom Igoe, Gianluca Martino, David Mellis, dan Nicolas Zambett.

2. Kelebihan Arduino

Tentu saja ada banyak mikrokontroler maupun platform mikrokontroler tersedia, misalnya saja basic stamp-nya prallax, BX-24-nya Netmedia, Phidget, MIT's HandyBoard, dan lain sebagainya. Semua alat tersebut bertujuan untuk menyederhanakan berbagai macam kerumitan maupun detail rumit pada pemrograman mikrokontroler sehingga menjadi paket mudah digunakan (easy-to-use) Arduino juga menyederhanakan proses bekerja dengan mikrokontroler. Sekaligus menawarkan berbagai macam kelebihan antara lain:

a. murah papan (perangkat keras) Arduno biasanya dijual relatif murah (harga Arduino Uno-R3 yang penulis beli seharga Rp. 279.000,00) dibandingkan dengan platform mikrokontroler pro lainnya. Jika ingin lebih murah lagi, tentu bisa dibuat sendiri dan itu sangat mungkin sekali karena semua sumebr daya untuk membuat Arduino tersedia lengkap di website Arduino bahkan di website-website komunitas Arduino lainnya. Tidak hanya cocok untuk windows, namun juga cocok bekerja di Linux, Mac.

b. Sederhana dan sangatlah mudah pemrogramannya. Perlu diketahui bahwa lingkungan pemrograman di Arduino mudah digunakan untuk pemula, dan cukup fleksibel bagi mereka yang sudah tingkat lanjut. Untuk guru/dosen, Arduino berbasis pada lingkungan pemrograman Processing, sehingga jika mahasiswa atau murid-murid terbiasa menggunakan processing tentu saja akan mudah menggunakan Arduino. Bahkan didalam dos/kotak Arduino terdapat tulisan bahwa Arduino diperuntukan bagi seniman, desainer, penghobi, dan siapa saja. Sungguh membesarkan hati dan membangkitkan semangat bahwa penggunanya tidak harus teknisi berpengalaman atau ilmuwan berotak jenius.

c. Perangkat lunak open source. Perangkat lunak Arduino IDE dipublikasikan sebagai Open Source, tersedia bagi para pemrogram berpengalam untuk mengembangkan lebih lanjut bahasanya bisa dikembangkan lebih lanjut melalui pustaka C++ yang berbasis pada Bahasa C untuk AVR.

d. Perangkat kerasnya open source. Perangkat keras Arduino berbasis mikrokontroler ATMEGA8, ATMEGA168, ATMEGA328,dan ATMEGA1280. Dengan demikian, siapa saja bisa membuatnya (dan kemudian bisa menjualnya) perangkat keras Arduino ini, apalagi bootloader tersedia langsung dari perangkat Arduino IDE-nya. Bsa juga menggunakan breadboard untuk membentuk perangkat Arduino beserta periferal-periferal lain yang dibutuhkan.

e. Tidak perlu perangkat chip programmer. Karena didalamnya sudah ada bootloader yang akan menangani upload program dari komputer

f. sudah memiliki saran komunikasi USB sehingga pengguna laptop yang tidak memiliki Port serial/RS323 bisa menggunakannya

g. bahas pemogram relatif mudah, karena software Arduino dilengkapi dengan kumpulan Library yang cukup lengkap

3. Penggunaan dan Pemanfaatan Arduino

Kegunaan Arduino tergantung kepada kita yang membuat program. Arduino bisa digunakan untuk mengontrol LED, mengontrol lampu lalu lintas, bisa juga digunakan untuk mengontrol helikopter, sudah banyak contoh yang sudah pernah dibuat diantaranya MP3 Player, pengontrol motor, mesin CNC, monitor kelembaban tanah, pengukur jarak, penggerak servo, balon udara, pengotrol suhu, monitor energi, stasium cuaca, pembaca RFID, drum elektronik, GPS longger, monitoring bensin, dan masih banyak lagi. Silahkan buka Google, Youtube, atau lihat di http://freeduino.org.

4. Jenis-jenis Perangkat Keras Arduino

Saat ini ada bermacam-macam bentuk dan jenis papan Arduino yang disesuaikan dengan peruntukannya, tidak hanya board (papan) Arduino yang disediakan juga terdapat modul siap pakai (Shield), juga aksesoris seperti USB adapter dan sebagainya. Berikut jeni-jenis papan Arduino yang ada di pasaran.

a. Papan/board Arduino

Arduino Uno adalah papan mikorokontroler berbasis ATmega328 yang memiliki 14 pin digital input/output (di mana 6 pn dapat digunakan sebagai output PWM) 6 input analog. Clock speed 16 MHz. Koneksi USB, jack listrik, header ICSP, dan tombol reset. Board ini menggunakan daya yang terhubung kekomputer dengan kabel USB atau daya eksternal dengan adaptor AC-DC atau Baterai.

Arduino Uno adalah pilihan yang baik untuk pertama kali atau pemula yang ingin mengenal Arduino. Di samping sifatnya yang realibel juga harganya murah.

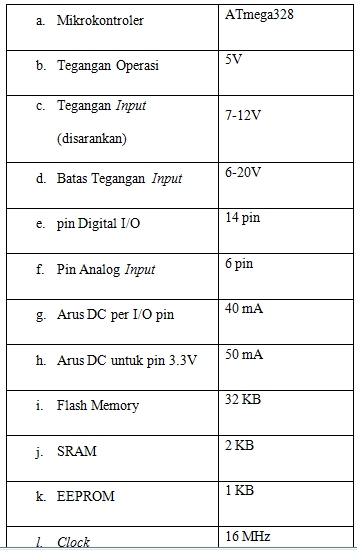

Tabel 2.2. Spesifikasi board Arduino Uno
Sumber : Syahwil (2013:66)


b. Sumber (catu daya)

Arduino dapat diaktifkan melalui koneksi USB atau dengan catu daya eksternal. Sumber daya dipilih secara otomatis. Sumber daya eksternal (non-USB) dapat berasal dari AC-DC atau baterai. Adaptor ini dapat dihuungkan dengan mencancapkan Power Jack, dapat juga dihubungkan pada power pin (Gnd dan Vin).

Board Arduino Uno dapat beroprasi pada pasokan eksternal dari 6 sampai 20 volt. Jika disuplai kurang 7 V meskipun pin 5 V dapat di suplai kurang dari lima volt, board Arduino mungkin tidak stabil. Jika menggunakan tegangan lebih dari 12 V. regulator tegangan bisa panas dan merusak board. Karena kisaran yang disarankan adalah 7 sampai 12 volt.

Adapun pin power suplai pada Arduino Uno adalah:

1) VIN. Tegangan input board Arduino ketika menggunakan sumber daya (5 volts dari sambungan USB atau dari sumber regulator lain). Anda dapat mensuplai tegangan pada pin ini, jika suplai tegangan lewat poer jack, dapat mengakses melalui pin ini.

2) %V keluaran pin ini telah diatur sebesar 5V dari regulator pada board. Board dapat disuplai melalui DC jack power (7-12V). menyuplai tegangan melalui ppin 5V atau 3.3V bypasses regulator, dapat merusak board.

3) 3v3 Suplai 3,3 volt dihasilkan oleh regulator pada board. Menarik arus maksimum 50 mA.

4) GND. Pin Ground.

c. Memory

ATmega328 mempunyai memori 32 KB (dengan 0,5 KB dipergunakan untuk bootloader), juga mempunyai 2 KB SRAM dan 1 KB EEPROM (yang mana dapat dibaca tulis dengan Library EEPROM).

d. Input dan Output


Setiap pin digital pada board Arduino Uno dapat digunakan sebagai input ataupun output. Dengan menggunakan fungsi pimMode(), digitalWrite(). Dan digitalRead(). Pin-pin ini beroperasi pada tegangan 5 Volts, setiap pin mampu memberikan atau menerima arus maksimum dan memiliki resistor pull-up internal (secara default tidak terhubung) dari 20-50 kOhms. Selain itu, beberapa pin memiliki fungsi khusus:

1) Serial: 0 (RX) dan 1 (TX) digunakan untuk menerima (RX) dan mengirimkan (TX) data serial TTL. Pin ini terhubung ke pin yang sesuai dari chip ATmega8U2 USB-To-TTL serial.

2) Interupsi Eksternal: 2 dan 3. pin ini dapat dikonfigurasi untuk memicu interrupt pada nilai yang rendah, tepi naik atau turun, atau perubahan nilai.

3) PWM: 3,5,6,9,10 dan 11. menyediakan 9-bit output PWM dengan fungsi angaloWrite ().

4) SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Pin ini mendukung komunikasi SPI mengunakan Library SPI.

5) LED:12 terdapat LED pin digital 13 pada board. Keitka pin bernilai TINGGI (HIGH), LED menyala (ON). Ketika pin bernilai rendah (LOW), LED akan mati (OFF).

6) Arduino Uno memiliki 6 input analog, berlabel A10 sampai A5, yang masing-masing menyediakan 10 bit resolusi (yaitu 1024 nilai yang berbeda). Secara default, 5 volt dari ground.

e. Komunikasi

Arduino Uno memiliki sejumlah fasilitas untuk berkomunikasi dengan komputer, Arduino lain, atau mikrokontroler lainnya. ATmega328 menyediakan UART TTL (5V) komunikasi serial, yang tersedia di pin digital 0 (RX) dan 1 (TX).

1. Arduino Leonardo

Arduino Leonardo adalah sebuah papan mikrokontroler berbasis ATmega32u4, yang mempunyai 20 pin digital input/output. Di mana 7 pin dapat digunakan sebagai output PWM dan 12 pin analog input, clock speed 16 MHz crystal oscillator, sambungan micro USB, power jack, ICSP header, dan sebuah tombol reset. Board ini juga menggunakan daya terhubung ke komputer dengan kabel USB atau daya eksternal dengan adaptor AC-DC atau beterai

2. Arduino Mega 2560

Arduino Mega 2560 adalah papan mikrokontroler berbasis ATmega2560. Yang mempunyai 54 pin digital input/output, di mana 14 pin dapat digunakan sebagai output PWM, 16 analog input 4UARTs (Hardware serial port), 16 MHz crystal oscillator, sambungan USB, power jack, ICSP header dan tombol reset.

Board ini juga menggunakan daya yang terhuung kekomputer dengan kabel USB atau daya eksternal dengan adaptor AC-DC atau beterai, Arduino mega compatibel dengan Shield yang didesain untuk Arduino Duemilanove or Diecimila.

3. Arduino Due

Arduino Due adalah sebuah papan mikrokontroler berbasis Atmel SAM3XSE ARM Cortex-M3 CPU, Arduino Due merupakan mikrokontroler pertama dari Arduino berbasis ARM 32-bit. Mempunyai 54 pin digital input/output (di mana 12 pin digunakan untuk output PWM), 12 analog input, 4 UARTs (Hardware serial port), clock speed 84 Mhz, sambungan OTG USB, 2 DAC (digital to analog), 2 TWI, power jack, SPI header, JTAG header, tombol reset, dan tombol erase

4. Arduino Ethernet

Arduino Ethernet adalah mikrokontroler berbasis ATmega328, terdapat 14 pin digital/output, 6 analog input, clock speed 16 MHz, sambungan RJ45, power jack, ICSP header, dan tombol reset

Arduino Ethernet berbeda dari board yang lain karena tidak mempunyai chip driver onboard USB-to-serial, tetapi mempunyai Wiznet Ethernet interface (sama yang ditemukan pada Ethernet Shield). Terdapat pembaca kartu memori microSD. Yang dapat digunakan untuk menyimpan file-file untuk data akses jaringan. Juga dapat diakses melalui Library SD. Pin 10 untuk Wiznet interface.

5. Arduino Mega ADK

Arduino ADK adalah papan mikrokontroler berbasis ATmega2560. Terdapat USB host interface untuk koneksi pada handphone berbasis Android, berbasis MAX3421eIC. Mempunyai 54 pin digital input/output (di mana 14 pin dapat digunakan sebagai output PWM), 16 analog input, 4 UARTs (Hardware serial port), 16 MHz crystal oscillator, sambungan USB, power jack, ICSP header, dan tombol reset.

6. Arduino Micro

Arduino Micro adalah papan mikrokoontroler berbasis ATmega32u4 mempunyai 20 pin digital input/ output (di mana 7 pin dapat digunakan sebagai output PWM dan 12 analog input), 16 MHz crystal oscillator, sambungan micro USB, ICSP header, dan tombol reset button.

Arduino Micro mirip dengan Arduino Leonardo yang berbasis ATmega32u4, didukung dengan komunikasi USB, dan dapat dihubungkan dengan keyboard dan mouse komputer.

7. Arduino Nano

Arduino Nano adalah board Arduino berukuran kecil, lengkap dan berbasis ATmega328 untuk Arduino Nano 3.0 atau ATmega168 untuk Arduino Nano 2.x mempunyai kelebihan yang sama fungsional dengan Arduino Deumilanove, namun dalam paket yang berbeda kerkurangnya tidak mempunyai DC power jackm dan hanya dengan kabel Mini-B USB standar. Arduino Nano didesain dan diproduksi oleh Gravitech.

8. Arduino Fio

Arduino Fio adalah mikrokontroler berbasis ATmega328p, beroperasi pada tegangan 3.3V dan clock 8 MHz. Mempunyai 14 pin digital input/output (6 pin dapat digunakan sebagai output PWM), 8 analog input, on-board resonator, tombol reset, dan pin berlubang. Terdapat baterai Lithium Polymer dan termasuk rangkaian charge circuit via USB. Juga terdapat soket Xbee pada bagian bawah.

Arduino Fio ditujukan untuk aplikasi wireless. Pengguna dapat mengupload sketch/program dengan kabel FTDI atau Sparkfun breakout board. Dengan memodifikasi adaptor USB-to-Xbee seperti Xbee Explorer USB. Pengguna dapat meng-upload sketch melalui wireless. Arduino Fio didesain oleh shigeru kobayashi dan dipublikasikan oleh SparkFun Electronics.

9. Arduino Pro

Arduino Pro adalah papan mikrokontroler berbasis ATmega168 atau ATmega328, Arduino Pro terdiri versi 3.3V/8 MHz dan 5V/16MHz mempunyai 14 pin digital input/output (6 pin dapat digunakan sebagai output PWM), 6 analog input, baterai power jack, ICSP header, dan pin Headers. Enam pin header dapat dihubungkan pada kabel FTDI atau sparkfun breakout board untuk daya USB dan komunikasi ke board.

10. Arduino Shields

Arduino Shields adalah modul siap apakai yang bisa ditancapkan atau dipasang pada board Arduino, seperti modul Ethernet (Arduino Ethernet Shield), modul wifi (Arduino Wifi Shield), modul Wireless ( Arduino Wireless SD Shield), modur motor (Arduino Motor Shield), dan Shield lainnya dari arduino atau yang kompatibel.

11. Arduino Ethernet Shield

Arduino Ethernet Shield merupakan modul untuk sambungan internet. Dengan hanya mencolokan modul ini dalam board Arduino, Arduino akan terhubung ke internet dalam beberapa menit. Dengan beberapa intruksi, anda dapat melakukan pengendalian lewat internet. Arduino Ethernet Shield berbasis chip Ethernet Wiznet W5100.

Wiznet W5100 merupakan jaringan provider (IP) yang mendukung TCP dan UDP. Dengan menggunakan Library Ethernet untuk penulisan/upload sketch, modul ini bisa digunakan untuk terhubung dengan internet.

12. Arduino Wifi Shield

Arduino Wifi Shield menghubungkna Arduino anda ke wireless internet (internet tanpa kabel). Dengan beberapa intruksi sederhana kita dapat menghubungkan jaringan wireless untuk memulai pengendalian via internet. Wifi Shield beroperasi pada tegangan 5V, terkoneksi via jaringan 802.11b/g. Terdapat Encryption types: WEP and WPA2, SPI port, slot micro SD, ICSP Headers, sambungan FTDI dan mini-USB untuk update wifi firmware.

Wifi Shield berbasis sistem paket HDG104 Wireless LAN 802.11 b/g. Berbasis ATmega32UG3 jaringan provider (IP) yang mengdukung TCP and UDP. Untuk menggunakan modul internet ini. Kita gunakan Library Wifi untuk penulisan/upload sketch pada board.

13. Arduino Wireless SD Shield

Wireless SD Shield adalah modul pada papan/board untuk komunikasi tanpa kabel dengan menggunakan modul wireless Arduino. Berbasis pada modul Xbee. Modul ini dapat berkomunikasi.terjangkau pada jarak 100 kaki didalam rumah dan jarak 300 kaki diluar rumah. Pada modul ini terdapat slot micro SD

14. Arduino Motor Shield

Arduino Motor Shield berbasis pada L298, yang terdiri dari dua driver jembatan penuh yang didesain untuk beban induktif seperti relay, selenoid, motor DC dan motor stepper. Modul ini menggerakkan motor DC dengan papan Arduino yang dapat mengendallikan kecepatan dan arah putaran motor.

15. Arduino Proto Shield

Arduino Proto Shield adalah modul prototype yang memudahkan kita dalam mendesain rangkaian. Anda dapat mensolder bagian pada prototype untuk membuat sebuah project atau rangkaian. Modul ini sangat berguna untuk menghubungkan pin I/O Arduino untuk sambungan komponen tambahan dari sebuah project.


Konsep Dasar Motor DC

Motor DC adalah motor yang ditenagai sumber arus DC. Sehingga dibutuhkan rangkaian penyearah untuk mengubah arus sinusoidal (AC) menjadi arus linier (DC) jika sumber arus kita adalah arus AC.


Gambar 2.10. Bentuk Fisik Motor DC


Pada kebanyakan jenis motor DC, arah arus pada armature dibalik secara periodic selama putaran. Hal ini dilakukan dengan saklar mekanis untuk membalikkan arus yang terdiri dari sikat (brushes) yang terpasang pada stator dan komutator yang terpasang pada shaft. Komutator terdiri dari banyak segmen konduktor yang terisolasi satu sama lain. Tiap segmen komutator terhubung dengan konduktor ke armature. Sikat terletak bersentuhan dengan komutator. Saat komutator bergerak, terjadi aksi switching oleh sikat yang bersentuhan dengan segmen komutator, hal ini menyebabkan perubahan arah arus pada armature. Karena sikat dan komutator terus bergesekan, diperlukan perawatan agar motor tetap mencapai performa yang diinginkan.

Keuntungan menggunakan motor DC yaitu besar kecepatan dan arah putaran dari motor dapat lebih mudah diatur dibanding motor AC. Motor DC lebih banyak digunakan jika tersedia sumber arus DC, misal pada kendaraan bermotor.

Berikut gambaran skematik dari motor DC :


Gambar 2.11. Skematik Motor DC


1. Bagian Atau Komponen Utama Motor DC

a) Kutub medan

Motor DC sederhana memiliki dua kutub medan: kutub utara dan kutub selatan. Garis magnetik energi membesar melintasi ruang terbuka diantara kutub-kutub dari utara ke selatan. Untuk motor yang lebih besar atau lebih komplek terdapat satu atau lebih elektromagnet.

b) Current

Elektromagnet atau Dinamo. Dinamo yang berbentuksilinder, dihubungkan ke as penggerak untuk menggerakan beban. Untuk kasus motor DC yang kecil, dinamo berputar dalam medan magnet yang dibentuk oleh kutub-kutub, sampai kutub utara dan selatan magnet berganti lokasi.

c) Commutator.

Komponen ini terutama ditemukan dalam motor DC. Kegunaannya adalah untuk transmisi arus antara dinamo dan sumber daya.

2. Jenis-Jenis Motor DC

a. Motor DC sumber daya terpisah/ Separately Excited

Jika arus medan dipasok dari sumber terpisah maka disebut motor DC sumber daya terpisah/separately excited.

b. Motor DC sumber daya sendiri/ Self Excited

Pada jenis motor DC sumber daya sendiri di bagi menjadi 3 tipe sebagi berikut :

• Motor DC Tipe Shunt

Pada motor shunt, gulungan medan (medan shunt) disambungkan secara paralel dengan gulungan dinamo (A). Oleh karena itu total arus dalam jalur merupakan penjumlahan arus medan dan arus dinamo. Karakter kecepatan motor DC tipe shunt adalah : Kecepatan pada prakteknya konstan tidak tergantung pada beban (hingga torque tertentu setelah kecepatannya berkurang) dan oleh karena itu cocok untuk penggunaan komersial dengan beban awal yang rendah, seperti peralatan mesin. Kecepatan dapat dikendalikan dengan cara memasang tahanan dalam susunan seri dengan dinamo (kecepatan berkurang) atau dengan memasang tahanan pada arus medan (kecepatan bertambah).

• Motor DC Tipe Seri

Dalam motor seri, gulungan medan (medan shunt) dihubungkan secara seri dengan gulungan dinamo (A). Oleh karena itu, arus medan sama dengan arus dinamo. Karakter kecepatan dari motor DC tipe seri adalah : Kecepatan dibatasi pada 5000 RPM Harus dihindarkan menjalankan motor seri tanpa ada beban sebab motor akan mempercepat tanpa terkendali.

• Motor DC Tipe Kompon/Gabungan

Motor Kompon DC merupakan gabungan motor seri dan shunt. Pada motor kompon, gulungan medan (medan shunt) dihubungkan secara paralel dan seri dengan gulungan dinamo (A). Sehingga, motor kompon memiliki torque penyalaan awal yang bagus dan kecepatan yang stabil. Karakter dari motor DC tipe kompon/gabungan ini adalah, makin tinggi persentase penggabungan (yakni persentase gulungan medan yang dihubungkan secara seri), makin tinggi pula torque penyalaan awal yang dapat ditangani oleh motor ini.


Konsep Dasar Keypad 4x4

Keypad adalah bagian penting dari suatu perangkat elektronika yang membutuhkan interaksi manusia. Keypad berfungsi sebagai interface antara perangkat (mesin) elektronik dengan manusia atau dikenal dengan istilah HMI (Human Machine Interface).


Gambar 2.12. Keypad 4x4
Sumber: www.indo-ware.com


Matrix keypad 4×4 memiliki konstruksi atau susunan yang simple dan hemat dalam penggunaan port mikrokontroler. Konfigurasi keypad dengan susunan bentuk matrix ini bertujuan untuk penghematan port mikrokontroler karena jumlah key (tombol) yang dibutuhkan banyak pada suatu sistem dengan mikrokontroler. Konstruksi matrix keypad 4×4 untuk mikrokontroler dapat dibuat seperti pada gambar berikut.


Gambar 2.13. Konstruksi Matrix Keypad 4×4 Untuk Mikrokontroler
Sumber: http://elektronika-dasar.web.id


Konstruksi matrix keypad 4×4 diatas cukup sederhana, yaitu terdiri dari 4 baris dan 4 kolom dengan keypad berupas saklar push buton yang diletakan disetiap persilangan kolom dan barisnya. Rangkaian matrix keypad diatas terdiri dari 16 saklar push buton dengan konfigurasi 4 baris dan 4 kolom. 8 line yang terdiri dari 4 baris dan 4 kolom tersebut dihubungkan dengan port mikrokontroler 8 bit. Sisi baris dari matrix keypad ditandai dengan nama Row1, Row2, Row3 dan Row4 kemudian sisi kolom ditandai dengan nama Col1, Col2, Col3 dan Col4. Sisi input atau output dari matrix keypad 4×4 ini tidak mengikat, dapat dikonfigurasikan kolom sebagi input dan baris sebagai output atau sebaliknya tergantung programernya.


Konsep dasar LCD

Display elektronik adalah salah satu komponen elektronika yang berfungsi sebagai tampilan suatu data, baik karakter, huruf ataupun grafik. LCD (Liquid Cristal Display) adalah salah satu jenis display elektronik yang dibuat dengan teknologi CMOS logic yang bekerja dengan tidak menghasilkan cahaya tetapi memantulkan cahaya yang ada di sekelilingnya terhadap front-lit atau mentransmisikan cahaya dari back-lit. LCD (Liquid Cristal Display) berfungsi sebagai penampil data baik dalam bentuk karakter, huruf, angka ataupun grafik.


1. Material LCD ( Liquid Cristal Display )

LCD adalah lapisan dari campuran organik antara lapisan kaca bening dengan elektroda transparan indium oksida dalam bentuk tampilan seven-segment dan lapisan elektroda pada kaca belakang. Ketika elektroda diaktifkan dengan medan listrik (tegangan), molekul organik yang panjang dan silindris menyesuaikan diri dengan elektroda dari segmen. Lapisan sandwich memiliki polarizer cahaya vertikal depan dan polarizer cahaya horisontal belakang yang diikuti dengan lapisan reflektor. Cahaya yang dipantulkan tidak dapat melewati molekul-molekul yang telah menyesuaikan diri dan segmen yang diaktifkan terlihat menjadi gelap dan membentuk karakter data yang ingin ditampilkan.

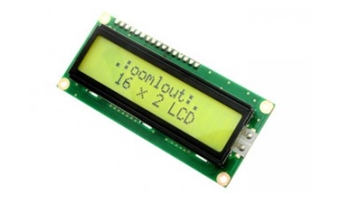

Gambar 2.14 Contoh Bentuk LCD (Liquid Cristal Display)
Sumber: http://elektronika-dasar.web.id


2. Pengendali / Kontroler LCD (Liquid Cristal Display)'

Dalam modul LCD (Liquid Cristal Display) terdapat microcontroller yang berfungsi sebagai pengendali tampilan karakter LCD (Liquid Cristal Display). Mikrontroller pada suatu LCD (Liquid Cristal Display) dilengkapi dengan memori dan register. Memori yang digunakan microcontroler internal LCD adalah :

a. DDRAM (Display Data Random Access Memory)

Merupakan memori tempat karakter yang akan ditampilkan berada.

b. CGRAM (Character Generator Random Access Memory) merupakan memori untuk menggambarkan pola sebuah karakter dimana bentuk dari karakter dapat diubah-ubah sesuai dengan keinginan.

c. CGROM (Character Generator Read Only Memory)

Merupakan memori untuk menggambarkan pola sebuah karakter dimana pola tersebut merupakan karakter dasar yang sudah ditentukan secara permanen oleh pabrikan pembuat LCD (Liquid Cristal Display) tersebut sehingga pengguna tinggal mangambilnya sesuai alamat memorinya dan tidak dapat merubah karakter dasar yang ada dalam CGROM.

Register control yang terdapat dalam suatu LCD diantaranya adalah:

• Register perintah yaitu register yang berisi perintah-perintah dari mikrokontroler ke panel LCD (Liquid Cristal Display) pada saat proses penulisan data atau tempat status dari panel LCD (Liquid Cristal Display) dapat dibaca pada saat pembacaan data.

• Register data yaitu register untuk menuliskan atau membaca data dari atau ke DDRAM. Penulisan data pada register akan menempatkan data tersebut ke DDRAM sesuai dengan alamat yang telah diatur sebelumnya.

Pin, kaki atau jalur input dan kontrol dalam suatu LCD (Liquid Cristal Display) diantaranya adalah :

• Pin data adalah jalur untuk memberikan data karakter yang ingin ditampilkan menggunakan LCD (Liquid Cristal Display) dapat dihubungkan dengan bus data dari rangkaian lain seperti mikrokontroler dengan lebar data 8 bit.

• Pin RS (Register Select) berfungsi sebagai indikator atau yang menentukan jenis data yang masuk, apakah data atau perintah. Logika low menunjukan yang masuk adalah perintah, sedangkan logika high menunjukan data.

• Pin R/W (Read Write) berfungsi sebagai instruksi pada modul jika low tulis data, sedangkan high baca data.

• Pin E (Enable) digunakan untuk memegang data baik masuk atau keluar.

• Pin VLCD berfungsi mengatur kecerahan tampilan (kontras) dimana pin ini dihubungkan dengan trimpot 5 Kohm, jika tidak digunakan dihubungkan ke ground, sedangkan tegangan catu daya ke LCD sebesar 5 Volt.

1. Material LCD ( Liquid Cristal Display )


Komponen Elektronika

Peralatan Elektronika adalah sebuah peralatan yang terbentuk dari beberapa Jenis Komponen Elektronika dan masing-masing Komponen Elektronika tersebut memiliki fungsi-fungsinya tersendiri di dalam sebuah Rangkaian Elektronika. Seiring dengan perkembangan Teknologi, komponen-komponen Elektronika makin bervariasi dan jenisnya pun bertambah banyak. Tetapi komponen-komponen dasar pembentuk sebuah peralatan Elektronika seperti Resistor, Kapasitor, Transistor, Dioda, Induktor dan IC masih tetap digunakan hingga saat ini.

Berikut ini merupakan Fungsi dan Jenis-jenis Komponen Elektronika dasar yang sering digunakan dalam Peralatan Elektronika beserta simbolnya.

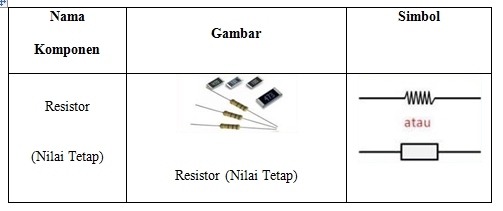

1. Resistor

Resistor atau disebut juga dengan Hambatan adalah Komponen Elektronika Pasif yang berfungsi untuk menghambat dan mengatur arus listrik dalam suatu rangkaian Elektronika. Satuan Nilai Resistor atau Hambatan adalah Ohm (Ω). Nilai Resistor biasanya diwakili dengan Kode angka ataupun Gelang Warna yang terdapat di badan Resistor. Hambatan Resistor sering disebut juga dengan Resistansi atau Resistance.

Jenis-jenis Resistor diantaranya adalah :

1. Resistor yang Nilainya Tetap

2. Resistor yang Nilainya dapat diatur, Resistor Jenis ini sering disebut juga dengan Variable Resistor ataupun Potensiometer.

3. Resistor yang Nilainya dapat berubah sesuai dengan intensitas cahaya, Resistor jenis ini disebut dengan LDR atau Light Dependent Resistor

4. Resistor yang Nilainya dapat berubah sesuai dengan perubahan suhu, Resistor jenis ini disebut dengan PTC (Positive Temperature Coefficient) dan NTC (Negative Temperature Coefficient)


Tabel 2.3. Macam-macam Resistor


2. Kapasitor (Capacitor)

Kapasitor atau disebut juga dengan Kondensator adalah Komponen Elektronika Pasif yang dapat menyimpan energi atau muatan listrik dalam sementara waktu. Fungsi-fungsi Kapasitor (Kondensator) diantaranya adalah dapat memilih gelombang radio pada rangkaian Tuner, sebagai perata arus pada rectifier dan juga sebagai Filter di dalam Rangkaian Power Supply (Catu Daya). Satuan nilai untuk Kapasitor (Kondensator) adalah Farad (F)

Jenis-jenis Kapasitor diantaranya adalah :

1. Kapasitor yang nilainya Tetap dan tidak ber-polaritas. Jika didasarkan pada bahan pembuatannya maka Kapasitor yang nilainya tetap terdiri dari Kapasitor Kertas, Kapasitor Mika, Kapasitor Polyster dan Kapasitor Keramik.

2. Kapasitor yang nilainya Tetap tetapi memiliki Polaritas Positif dan Negatif, Kapasitor tersebut adalah Kapasitor Elektrolit atau Electrolyte Condensator (ELCO) dan Kapasitor Tantalum

3. Kapasitor yang nilainya dapat diatur, Kapasitor jenis ini sering disebut dengan Variable Capasitor.

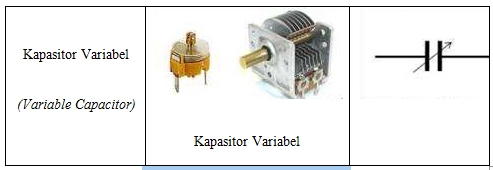

Tabel 2.4. Macam-macam Kapasitor


3. Induktor (Inductor)

Induktor atau disebut juga dengan Coil (Kumparan) adalah Komponen Elektronika Pasif yang berfungsi sebagai Pengatur Frekuensi, Filter dan juga sebagai alat kopel (Penyambung). Induktor atau Coil banyak ditemukan pada Peralatan atau Rangkaian Elektronika yang berkaitan dengan Frekuensi seperti Tuner untuk pesawat Radio. Satuan Induktansi untuk Induktor adalah Henry (H).

Jenis-jenis Induktor diantaranya adalah :

1. Induktor yang nilainya tetap

2. Induktor yang nilainya dapat diatur atau sering disebut dengan Coil Variable.


Tabel 2.5 Macam-macam Induktor


4. Dioda (Diode)

Diode adalah Komponen Elektronika Aktif yang berfungsi untuk menghantarkan arus listrik ke satu arah dan menghambat arus listrik dari arah sebaliknya. Diode terdiri dari 2 Elektroda yaitu Anoda dan Katoda. Berdasarkan Fungsi Dioda terdiri dari :

1. Dioda Biasa atau Dioda Penyearah yang umumnya terbuat dari Silikon dan berfungsi sebagai penyearah arus bolak balik (AC) ke arus searah (DC).

2. Dioda Zener (Zener Diode) yang berfungsi sebagai pengamanan rangkaian setelah tegangan yang ditentukan oleh Dioda Zener yang bersangkutan. Tegangan tersebut sering disebut dengan Tegangan Zener.

3. LED (Light Emitting Diode) atau Diode Emisi Cahaya yaitu Dioda yang dapat memancarkan cahaya monokromatik.

4. Dioda Foto (Photo Diode) yaitu Dioda yang peka dengan cahaya sehingga sering digunakan sebagai Sensor.

5. Dioda Schottky (SCR atau Silicon Control Rectifier) adalah Dioda yang berfungsi sebagai pengendali .

6. Dioda Laser (Laser Diode) yaitu Dioda yang dapat memancar cahaya Laser. Dioda Laser sering disingkat dengan LD.


Tabel 2.6. Macam-macam Dioda


5. Transistor

Transistor merupakan Komponen Elektronika Aktif yang memiliki banyak fungsi dan merupakan Komponen yang memegang peranan yang sangat penting dalam dunia Elektronik modern ini. Beberapa fungsi Transistor diantaranya adalah sebagai Penguat arus, sebagai Switch (Pemutus dan penghubung), Stabilitasi Tegangan, Modulasi Sinyal, Penyearah dan lain sebagainya. Transistor terdiri dari 3 Terminal (kaki) yaitu Base/Basis (B), Emitor (E) dan Collector/Kolektor (K). Berdasarkan strukturnya, Transistor terdiri dari 2 Tipe Struktur yaitu PNP dan NPN. UJT (Uni Junction Transistor), FET (Field Effect Transistor) dan MOSFET (Metal Oxide Semiconductor FET) juga merupakan keluarga dari Transistor.


Tabel 2.7. Macam-macam Transistor


6. IC (Integrated Circuit)

IC (Integrated Circuit) adalah Komponen Elektronika Aktif yang terdiri dari gabungan ratusan bahkan jutaan Transistor, Resistor dan komponen lainnya yang diintegrasi menjadi sebuah Rangkaian Elektronika dalam sebuah kemasan kecil. Bentuk IC (Integrated Circuit) juga bermacam-macam, mulai dari yang berkaki 3 (tiga) hingga ratusan kaki (terminal). Fungsi IC juga beraneka ragam, mulai dari penguat, Switching, pengontrol hingga media penyimpanan. Pada umumnya, IC adalah Komponen Elektronika dipergunakan sebagai Otak dalam sebuah Peralatan Elektronika. IC merupakan komponen Semi konduktor yang sangat sensitif terhadap ESD (Electro Static Discharge). Sebagai Contoh, IC yang berfungsi sebagai Otak pada sebuah Komputer yang disebut sebagai Microprocessor terdiri dari 16 juta Transistor dan jumlah tersebut belum lagi termasuk komponen-komponen Elektronika lainnya.

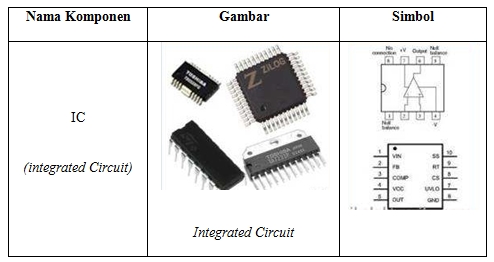

Tabel 2.8. Macam-macam Integrated Circuit


7. Saklar (Switch)

Saklar adalah Komponen yang digunakan untuk menghubungkan dan memutuskan aliran listrik. Dalam Rangkaian Elektronika, Saklar sering digunakan sebagai ON/OFF dalam peralatan Elektronika.


Tabel 2.9. Macam-macam Saklar



Konsep dasar MySQL

MySQL adalah sebuah perangkat lunak sistem manajemen basis data SQL (bahasa Inggris: database management system) atau DBMS yang multithread, multi-user, dengan sekitar 6 juta instalasi di seluruh dunia. MySQL AB membuat MySQL tersedia sebagai perangkat lunak gratis dibawah lisensi GNU General Public License (GPL), tetapi mereka juga menjual dibawah lisensi komersial untuk kasus-kasus dimana penggunaannya tidak cocok dengan penggunaan GPL.

MySQL adalah Relational Database Management System (RDBMS) yang didistribusikan secara gratis dibawah lisensi GPL (General Public License). Dimana setiap orang bebas untuk menggunakan MySQL, namun tidak boleh dijadikan produk turunan yang bersifat komersial. MySQL sebenarnya merupakan turunan salah satu konsep utama dalam database sejak lama, yaitu SQL (Structured Query Language).

SQL adalah sebuah konsep pengoperasian database, terutama untuk pemilihan atau seleksi dan pemasukan data, yang memungkinkan pengoperasian data dikerjakan dengan mudah secara otomatis. Keandalan suatu sistem database (DBMS) dapat diketahui dari cara kerja optimizer-nya dalam melakukan proses perintah-perintah SQL, yang dibuat oleh user maupun program-program aplikasinya. Sebagai database server, MySQL dapat dikatakan lebih unggul dibandingkan database server lainnya dalam query data. Hal ini terbukti untuk query yang dilakukan oleh single user, kecepatan query MySQL bisa sepuluh kali lebih cepat dari PostgreSQL dan lima kali lebih cepat dibandingkan Interbase.


Keistimewaan MySQL:

1. Portabilitas

MySQL dapat berjalan stabil pada berbagai sistem operasi seperti Windows, Linux, FreeBSD, Mac Os X Server, Solaris, Amiga, dan masih banyak lagi.

2. Open Source

MySQL didistribusikan secara open source, dibawah lisensi GPL sehingga dapat digunakan secara cuma-cuma.

3. Multiuser

MySQL dapat digunakan oleh beberapa user dalam waktu yang bersamaan tanpa mengalami masalah atau konflik.

4. Performance tuning

MySQL memiliki kecepatan yang menakjubkan dalam menangani query sederhana, dengan kata lain dapat memproses lebih banyak SQL per satuan waktu.

5. Jenis Kolom

MySQL memiliki tipe kolom yang sangat kompleks, seperti signed / unsigned integer, float, double, char, text, date, timestamp, dan lain-lain.

6. Perintah dan Fungsi

MySQL memiliki operator dan fungsi secara penuh yang mendukung perintah Select dan Where dalam perintah (query).

7. Keamanan

MySQL memiliki beberapa lapisan sekuritas seperti level subnetmask, nama host, dan izin akses user dengan sistem perizinan yang mendetail serta sandi terenkripsi.

8. Skalabilitas dan Pembatasan

MySQL mampu menangani basis data dalam skala besar, dengan jumlah rekaman (records) lebih dari 50 juta dan 60 ribu tabel serta 5 milyar baris. Selain itu batas indeks yang dapat ditampung mencapai 32 indeks pada tiap tabelnya.

9. Konektivitas

MySQL dapat melakukan koneksi dengan klien menggunakan protokol TCP/IP, Unix soket (UNIX), atau Named Pipes (NT).

10. Lokalisasi

MySQL dapat mendeteksi pesan kesalahan pada klien dengan menggunakan lebih dari dua puluh bahasa. Meski pun demikian, bahasa Indonesia belum termasuk di dalamnya.

11. Antar Muka

MySQL memiliki interface (antar muka) terhadap berbagai aplikasi dan bahasa pemrograman dengan menggunakan fungsi API (Application Programming Interface).

12. Klien dan Peralatan

MySQL dilengkapi dengan berbagai peralatan (tool) yang dapat digunakan untuk administrasi basis data, dan pada setiap peralatan yang ada disertakan petunjuk online.

13. Struktur tabel

MySQL memiliki struktur tabel yang lebih fleksibel dalam menangani ALTER TABLE, dibandingkan basis data lainnya semacam PostgreSQL ataupun Oracle.


Konsep Dasar Pemrograman Visual Basic

Visual Basic adalah bahasa pemrogaman tingkat tinggi produk keluaran Microsoft Corporation dan merupakan pengembangan dari bahasa BASIC (Beginners’ Allpurpose Symbolic Instruction Code) versi DOS.

Perbedaan antara Visual Basic dengan bahasa BASIC adalah pemrogaman BASIC masih berorientasi pada text dan program dieksekusi secara berurutan. Untuk itu bahasa BASIC disebut sebagai interpreter. Sedangkan dalam Visual Basic dengan lingkungan grafiknya, pemrograman berorientasi objek dan sudah merupakan compiler. Visual Basic merupakan pemrograman terkendali kejadian (even driven pemrogaman) artinya pemrograman menunggu sampai adanya respon dari pengguna berupa event/kejadian tertentu (tombol di klik, menu dipilih, dan lain-lain). Ketika event terdeteksi, kode yang berhubungan dengan event akan dieksekusi.

Perkembangan Visual basic sangat pesat karena pemakaiannya mudah dan banyak sekali fasilitas-sfasilitas yang disediakan. Berikut ini akan dijelaskan sejarah perkembangan visual basic, yaitu:

1. Visual basic pertama kali diperkenalkan pada tahun 1991, yaitu Visual basic untuk DOS dan Windows.

2. Dua tahun kemudian tepatnya pada tahun 1993 Visual 3.0 dirilis.

3. Akhir tahun 1995 dirilis Visual basic 4.0 dengan tambahan pendukung aplikasi 32 bit.

4. Tahun 1997 Visual basic 5.0 dirilis.

5. Terakhir adanya perkembangan versi yang up-date hingga tahun 200x.

Visual Basic 6.0 menyediakan banyak objek-objek yang sangat mudah untuk digunakan, selain itu juga banyak memiliki fasilitas-fasilitas yang ada diantaranya fasilitas OOP (objek Oriented Programing) dan OLE (Objek Linking andEmbedding). Program aplikasi yang dibuat dapat diterapkan pada komputer pribadi. Selain fasilitas yang menyatu; Microsoft Visual Basic 6.0 juga didesain dengan arsitektur terbuka


Seperti aplikasi-aplikasi komersil lainnya, Visual basic 6.0 juga dipasarkan dalam berbagai jenis atau versi. Beberapa versi dari visual basic 6.0 yang ada diantaranya adalah:

1. Standard Edition. Produk dasar ini adalah versi standard yang sudah mencakup berbagai sarana dasar dari Visual Basic 6.0.

2. Enterprise Edition. Versi ini dikhususkan untuk para programmer yang ingin mengembangkan aplikasi remote computing atau client-server. Biasanya versi ini digunakan untuk membuat aplikasi pada jaringan.

3. Profesional Edition berisi tambahan Microsoft. Versi ini memberikan berbagai sarana ekstra yang dibutuhkan oleh berbagai programmer profesional. Seperti kontrol tambahan, dukungan untuk pemrograman internet serta sarana pengembangan database yang lebih baik.


Pada project Visual Basic terdiri dari beberapa file yang saling terkait satu dengan yang lain. Tiap file berisi berbagai informasi seperti form. modul dan sbagainya. Berikut ini, file-fle yang tercipta saat mendesain sebuah program :

1. File Project (.vbp) untuk menyimpan informasi tentang project yang digunakan.

2. File modul (bas) untuk menyimpan rutinitas program. Beberapa modul berhubungan dengan form, beberapa modul yang lain digunakan untuk menyimpan fungsi dan procedure program.

3. File form (.frm) untuk menyimpan informasi tentang form yang dibuat.

4. File ini berhubungan dengan modulFile Resource (.res ) untuk menyimpan informasi icon yang digunakan.

5. File ActiveX Control (.ocx ) untuk menambah icon pada tollbox yang awalnya masih standar


Literatur Review

Menurut Sudaryono (2011:86), Literature review dalam suatu penelitian adalah mengetahui apakah para peneliti lain telah menemukan jawaban untuk pertanyaan-pertanyaan penelitian yang kita rumuskan. Jika dapat menemukanjawaban pertanyaan penelitian tersebut dalam berbagai pustaka atau laporan hasil penelitian yang paling aktual, maka kita tidak perlu melakukan penelitian yang sama.

Berdasar kan penelitian diatas dapat disimpulkan Literature review adalah suatu survey literature tentang penemuan-penemuan yang telah dilakukan oleh penelitian sebelumnya yang berhubungan dengan topik penelitian dimana suatu penelitian adalah mengetahui apakah para peneliti lain telah menemukan jawaban untuk pertanyaan-pertanyaan penelitian yang kita rumuskan.

1. Manfaat Literature Review

Menurut Sudaryono (2011:87), manfaat Literature Review sebagai berikut:

a. Mengidentifikasikan kesenjangan (identify gaps) dari penelitian ini.

b. Menghindari membuat ulang (reinventing the wheel) sehingga banyak menghemat waktu dan juga menghindari kesalahan-kesalahan yang pernah dilakukan oleh orang lain.

c. Mengidentifikasikan metode yang pernah dilakukan dan yang relevant terhadap penelitian ini.

d. Meneruskan apa yang penelitian sebelumnya telah dicapai sehingga dengan adanya studi pustaka ini, penelitian yang akan dilakukan dapat membangun diatas platform dari pengetahuan atau ide yang sudah ada.

e. Untuk mengetahui orang lain yang spesialis dan mengerjakan di area penelitian yang sama, sehingga dapat terjaring dalam komunitas yang dapat memberi kontribusi sumber daya yang berharga.


2. Jenis-jenis Penelitian

Menurut Sudaryono (2011:22), jenis-jenis penelitian yaitu:

a. Jenis-jenis penelitian berdasarkan fungsinya

Secara umum penelitian mempunyai dua fungsi utama, yaitu mengembangkan ilmu pengetahuan dan memperbaiki praktik.

b. Penelitian Dasar

Penelitian dasar (basic research) disebut pula penelitian murni (pure research) atau penelitian pokok (fundamental resesarch). Penelitian ini diarahkan pada pengujian teori dengan hanya sedikit atau bahkan tanpa menghubungkan hasilnya untuk kepentingan praktik.

c. Penelitian Terapan

Penelitian terapan (applied research) berkenaan dengan kenyataan-kenyataan praktis, yaitu penerapan dan pengembangan pengetahuan yang dihasilkan oleh penelitian dasar dalam kehidupan nyata.

d. Penelitian Evaluasi

Penelitian evaluasi (evaluation research) fokus pada suatu kegiatan dalam unit (site) tertentu. Kegiatan tersebut dapat berbentuk program, proses, atau pun hasil kerja, sedangkan unit dapat berupa tempat, organisasi, atau pun lembaga.


3. Jenis-jenis Penelitian Berdasarkan Tujuannya

Selain berdasarkan pendekatan dan fungsinya, penelitian dapat pula dibedakan berdasarkan tujuannya yaitu:

a. Penelitian Deskriptif

Penelitian deskriptif (descriptive research), bertujuan mendeskripsikan suatu keadaan atau fenomena apa adanya.

b. Penilaian Prediktif

Penilaian prediktif (predictive research), studi ini bertujuan memprediksi atau memperkirakan apa yang akan terjadi atau berlangsung pada waktu mendatang berdasarkan hasil analisis keadaan saat ini.

c. Penelitian Improftif

Penelitian improftif (improvetive research) bertujuan memperbaiki meningkatan, atau menyempurnakan keadaan, kegiatan, atau pelaksanaan suatu program.

d. Penelitian Eksplanatif

Penelitian eksplanatif dilakukan ketika belum ada atau belum banyak penelitian dilakukan terhadap masalah yang bersangkutan.

e. Penelitian Eksperimen

Penelitian eksperimen merupakan satu-satunya metode penelitian yang benar-benar dapat menguji hipotesis mengenai hubungan sebab akibat.

f. Penelitian Ex Post Facto

Ex post facto berarti setelah kejadian. Secara sederhana, dalam penelitian ex post facto, peneliti menyelidiki permasalahan dengan mempelajari atau meninjau variabel-variabel.

g. Penelitian Partisipasi

Bonnie J. Cain penulis buku Participation Research: Research with Historical Consciousness, mengatakan bahwa definisi yang semakin luas tentang penelitian partisipatori berada dalam istilah yang berciri negatif serta dalam tindakan atau praktik yang ingin kita hindari atau atasi.

h. Penelitian dan Pengembangan

Metode penelitian dan pengembangan atau dalam istilah bahasa inggrisnya research and development adalah metode penelitian yang bertujuan menghasilkan produk tertentu serta menguji efektivitas produk tersebut.


Beberapa Literature review tersebut adalah sebagai berikut:

1. Penelitian yang dilakukan oleh Imam Sibro Malisi dari STMIK RAHARJA yang berjudul ”Prototype Alat Pengendali Gerbang Menggunakan SMS Gateway” tahun 2004, alat ini tentang pengontrolan pintu gerbang yang di kendalikan dengan fasilitas SMS Gateway untuk memberi perintah pada Mikrokontroler.

2. Penelitian yang dilakukan oleh Ayu Nurfitriyani Umami dari STMIK RAHARJA yang berjudul ”Pengontrolan Pintu Gerbang Menggunakan Interface Visual Basic.NET dan Database SQL Server Berbasis Mikrokontroler Atmega 328 Pada DPRD Kota Tangerang” tahun 2014, alat ini tentang pengontrolan pintu gerbang yang di kontrol dengan menggunakan mikrokontroler Atmega328 dan aplikasi dari Visual Basic.NET sebagai interfacenya

3. Penelitian yang dilakukan oleh Irwan Wijaya dari STMIK RAHARJA yang berjudul ”Sistem Pengontrolan Mesin Paving Block Menggunakan Visual Basic.NET BerbasisMikrokontroler Arduino” pada tahun 2014, alat ini di rancang menggunakan sensor, mikrokontroler arduino dan interface visual basic.NET.

4. Penelitian yang dilakukan oleh Abdul Kholiq dari UNIVERSITAS DIPONEGORO SEMARANG yang berjudul ”Pembuatan Software Sistem Keamanan Pintu Dengan Barcode Reader Berbasis AT89S51 menggunakan Visual Basic 6.0” pada tahun 2008, alat ini tentang pembuatan software menggunakan Visual Basic untuk sistem keamanan pintu.

5. Penelitian yang dilakukan oleh Bambang Tri Atmojo dari UNIVERSITAS LAMPUNG yang berjudul ”Model Sistem Kendali Pintu Otomatis Menggunakan Barcode Berbasis PC (Personal Computer) Pada Gerbang Laboratorium Teknik Elektro Unila” pada tahu 2013, alat ini tentang model pintu otomatis menggunakan barcode yang terdapat pada kartu Idsebagai sandi untuk membuka pintu, alat ini juga di rancang dengan mikrokontroler, visual basic, dan juga database sebagai manajemen akses nya.

Dari beberapa sumber literature review di atas, dapat diketahui bahwa penelitian tentang mikrokontroler dan pengontrolan secara otomatis sudah banyak di bahas. Tapi belum ada penelitian membuat pengontrolan pintu gerbang yang memanfaatkan penjadwalan waktu atau timer. Maka dari itu dilakukannya penelitian untuk kemajuan teknologi yang sekarang ini sudah berkembang dengan pesat. Sehingga membuka dan menutup gerbang tidak lagi menggunakan tenaga manusia, tetapi dengan cara otomatis memanfaatkan mikrokontroler Arduino Uno dengan interface visual basic.net. Untuk itu di buatlah penelitian yang berjudul “Sistem Pengontrolan Pintu Gerbang otomatis Dengan Metode Timer Menggunakan Interface Visual Basic.Net Berbasis Arduino Uno”.

BAB III

PEMBAHASAN


Gambaran Umum PT. Furin Jaya

Sejarah Singkat PT. Furin jaya

PT. Furin Jaya adalah yang memproduksi kabel-kabel listrik, di antaranya yaitu Mitsuba cable merk yang di produksinya. Perusahaan ini memulai mulai memproduksi kabel-kabel listrik sejak tahun 1965, selama periode kabel N.G.A (kabel yang terbuat dari karet), dan sudah berpengalaman selama kurang lebih 27 tahun yang menjadi salah satu pelopor berdirinya pabrik kabel di Indonesia. Produk yang di pasarkan PT. Furin Jaya antara lain kabel telanjang, kabel tegangan rendah (dengan PVC sebagai pembungkus), kabel berisolasi XLPE / kabel telepon, kabe telepon berisolasi PVC yang cocok untuk digunakan di instalasai dalam rumah dan kabel NYY, NYSHY, NYYHY, NYMHY, NYM dan Aiphone dalam berbagai ukuran.

Visi : Menjadi perusahaan produsen kabel di Indonesia yang senantiasa berupaya meningkatkan standar mutu, professional dan memenuhi harapan konsumen serta masyarakat pada umumnya.

Misi: Memberikan dan membuat secara konsisten produk kabel listrik yang berkwalitas tinggi yang mengutamakan pelayanan sesuai dengan harapan konsumen.

Struktur Organisasi PT. Furin Jaya

Dalam suatu instansi, struktur organisasi merupakan hal yang sangat penting. Karena dengan memiliki struktur organisasi yang baik, maka fungsi-fungsi manajemen akan dapat dijalankan dengan baik pula. Sehingga dalam hal ini diperlukan adanya suatu hubungan kerjasama yang baik antara bagian yang terkait.

Struktur organisasi, tercermin dalam suatu bagan organisasi yang menunjukkan adanya pembagian tugas dan wewenang serta aturan-aturan yang berlaku dan prosedur yang ada termasuk komunikasi dan arus kerja.

Sama halnya dengan PT. Furin Jaya yang mempunyai struktur organisasi manajemen sebagai berikut:


(Sumber: Dokumen Manual Mutu PT.Furin Jaya)
Gambar 3.1 Struktur Organisasi PT. Furin Jaya

Tugas Dan Tanggung Jawab

Seperti halnya dengan sebuah perusahaan yang lainnya, PT. Furin Jaya dalam struktur organisasinya pun terdapat bagian-bagian yang mempunyai wewenang serta tanggung jawab dalam menyelesaikan semua pekerjaannya.

Seperti halnya dengan sebuah perusahaan yang lainnya, PT. Furin Jaya dalam struktur organisasinya pun terdapat bagian-bagian yang mempunyai wewenang serta tanggung jawab dalam menyelesaikan semua pekerjaannya.

1) 1) President Director : Pemilik / pemegang perusahaan pada PT. Furin Jaya

2). 2) Director: Penanggung Jawab Perusahaan (pelaksana)

3). 3) Wakil Manajemen Mutu: Menangan komplenan atau keluhan konsumen pada produk yang di hasilkan oleh perusahaan

4).4) Marketing Manager: Bertanggung jawab terhadap manajemen bagian pemasaran, koordinator manajer produk dan pemasaran

5). 5) Personal Manager: Bertugas bagian penerimaan dan pelatihan karyawan baru

6). 6) Purchasing Manager: Bertugas bagian pembelanjaan bahan baku dan spare part pada perusahaan

7) 7) Factory Manager: Peran seorang factory manager ini sungguh besar bagi perkembangan usaha sebuah pabrik. Cakupan kerjanya yang banyak menjadikan seorang factory manager sebagai inti dari jalannya produksi pabrik. Tugas dan wewenang factory manager atau manajer pabrik bagi jalannya produksi ini diantaranya mengelola beragam fungsi dalam pabrik

8) 8) Finance Manager: Mengelola fungsi akuntansi dalam memproses data dan informasikeuangan untuk menghasilkan laporan keuangan yang dibutuhkan perusahaan secara akurat dan tepat waktu

9). Quality Control Manager: Mengatur perencanaan dan pengendalian produksi untuk memenuhi permintaan pelanggan agar stok bahan baku maupun produk jadi seimbang sesuai kebijakan perusahaan, meningkatkan efektifitas dan efisiensi produksi.

10). 10) Warehouse Manager: Mengurus sistem untuk mengawasi proses arus dari logistik dari mulai penyimpanan, pengantaran yang strategis untuk material, bahan-bahan atau suku cadang , dan juga barang jadi atau produk akhir agar dapat dimanfaatkan secara maksimal oleh organisasi yang terkait seperti perusahaan.

Maintenance Manager: Orang yang memiliki tugas untuk mengawasi pelaksanaan pekerjaan pekerjaan pemeliharaan terhadap seluruh peralatan, proses penggunaan alat sampai dengan utilitasnya.

Tujuan Perancangan

Adapun tujuan perancangan yang dilakukan adalah sebagai berikut :

1. 1. Membuat mekanisme pengontrolan pintu gerbang otomatis yang di padukan dengan metode penjadwalan waktu.

2. 2. Agar mempermudah membuka dan menutup pintu gerbang tanpa harus lagi menarik dan mendorong dengan tenaga fisik.

3. 3. Mempermudah petugas keamanan dalam membuka dan menutup pintu gerbang tanpa lagi mengkhawatirkan jam masuk dan keluar

Diagram Blok

Agar mempermudah dalam menjelaskan perancangan perangkat keras, maka di gambarkan alur dan cara kerja perangkat keras pada rangkaian diagram blok pada gambar 3.2 di bawah ini :


Gambar 3.2. Diagram Blok Rangkaian Sistem

Keterangan dan penjelasan diagram blok diatas adalah sebagai berikut:

1.) MySQL digunakan sebagai media penyimpanan proses aktivitas yang di lakukan oleh mikrokontroler

2). Visual Basic.NET digunakan sebagai media penghubung antara database dengan mikrokontroler

3). LCD Display digunakan sebagai antarmuka ketika proses sedang di lakukan.

4). Keypad 4x4 digunakan sebagai media untuk menginput ID dan password.

5). Ardino Uno digunakan sebagai otak dari sebuah system yang di rancang

6). L293 Driver digunakan sebagai penggerak motor DC

7). Lampu LED digunakan sebagai indikator ketika system sedang bekerja

8). Motor DC digunakan sebagai komponen penggerak pintu gerbang.

Saat prototype di jalankan, pengaturan setting kendali otomatis buka tutup pintu gerbang ada pada aplikasi dari visual basic.net. Dari aplikasi vb tersebut mengatur keseluruhan kerja prototype. My Sql sebagai database penyimpanan proses aktivitas mikrokontroler dan memberi feedback ke visual basic berupa nama karyawan dan jam terlambat saat keypad di inputkan ID atau password oleh karyawan yang terlambat. Guna LCD display untuk menampilkan proses yang sedang berjalan dan menampilkan inputan ID atau password yang di jalankan pada keypad. Saat keypad diinputkan ID atau password oleh karyawan terlambat, indikator LED akan menyala menandakan proses sedang berjalan, jika data yang di inputkan benar, makan inputan akan tersimpan pada database, dan prototype pintu gerbang akan terbuka dan motor dc antaralain sebagai penggerak nya.

Langkah-langkah Perancangan

Pada perancangan di sini yang dimaksudkan meliputi perancangan perangkat keras (hardware) dan perangkat lunak (software). Perangkat keras yang digunakan meliputi, mikrokontroller arduino uno, LCD display, lampu LED, keypad 4x4, L293 motor driver dan Motor DC, serta perangkat lunak yang digunakan yaitu Visual Basic .NET dan program Ide Arduino 1.0.5.

Secara umum pada perancangan alat ini adalah seperti yang di tunjukkan pada diagram blok pada gambar 3.2. Alat yang akan dirancang akan membentuk suatu sistem “Pengontrolan Pintu Gerbang Otomatis Dengan Metode Timer Menggunakan Interface Visual Basic.NET Berbasis Ardino Uno Pada PT. Furin Jaya”.

Perancangan sistem secara keseluruhan memerlukan beberapa alat dan bahan yang digunakan dengan deskripsi alat dan bahan sebagai berikut :

1). 1. Rangkaian Power Supply

Agar alat yang dibuat dapat bekerja sesuai fungsinya, maka diperlukan sumber tegangan listrik sebagai catu daya. Rangkaian catu daya yang digunakan mendapatkan sumber tegangan dari adaptor switching dengan output 12 volt. Tegangan tersebut kemudian diturunkan menjadi 5 volt tegangan DC, me¬¬lalui IC regulator LM7805. Arus yang masuk dari adaptor switching melalui kapasitor yang bertujuan untuk mengurangi noise pada tegangan DC.

Setelah itu keluaran dari kapasitor tersebut masuk ke IC regulator yang fungsinya adalah untuk menstabilkan tegangan. IC regulator ini terdiri dari dua buah IC, yaitu LM7805 yang menghasilkan tegangan +5 volt. Keluaran dari IC regulator ini kemudian akan masuk kembali ke kapasitor agar tegangan DC yang dikeluarkan dapat lebih halus lagi (smooth).

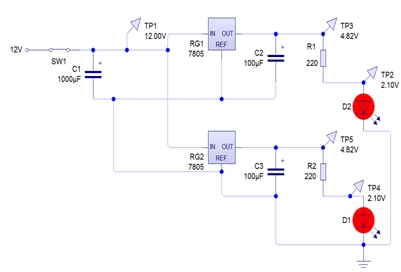

Gambar 3.3. Rangkaian Power Supply

Pada rangkaian catu daya ini menggunakan dua buah sumber output catu daya, yang akan digunakan terpisah untuk memberikan tegangan kerja pada masing-masing rangkaian. Rangkaian yang menggunakan tegangan sebesar +5 Volt DC adalah rangkaian motor DC dan LCD Display.

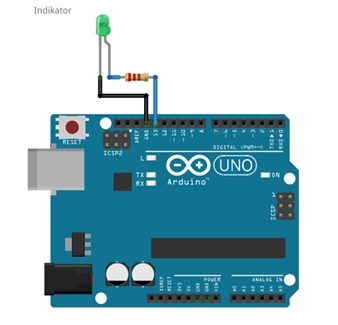

2. Rangkaian Lampu Led

Lampu LED atau kepanjangannya (light emitting diode) adalah suatu lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronika tersebut.


Gambar 3.4. Rangkaian Lampu LED

sistem ini juga menggunakan lampu LED sebagai indikatornya.pada rangkaian ini lampu LED dihubungkan pada pin digital 13, Pada sistem ini menggunakan lampu LED bewarna hijau. Prinsip kerja dari rangkaian diatas adalah ketika pada saat melakukan proses maka lampu indicator akan menyala menandakan bahwa ID atau password benar dan berhasil.

3. Rangkaian Motor DC

Pada rangkaian motor DC ini, hanya akan ditampilkan bagaimana motor DC dihubungkan dengan IC driver motor. Sehingga motor dapat diubah arah putaran motor dengan memberikan polaritas yang dibalik, yang akan menyebabkan motor dapat bergerak dengan arah yang berlawanan.


Gambar 3.5. Rangkaian Motor DC

4. Rangkaian LCD Display 16x2

LCD karakter adalah suatu modul yang berfungsi sebagai display yang dapat menampilkan karakter alpha numeric yang memiliki 16 kolom dan 2 baris karaker. LCD ini memiliki warna dasar biru dan karakter berwarna putih dengan menggunakan backlight.


Gambar 3.6. Rangkaian LCD Display 16x2

Penggunaan rangkaian diatas dimaksudkan sebagai media indikator yang dapat menampilkan ID atau password yang diinput melalui keypad, adapun untuk memuat rangkaian diatas dapat bekerja diperlukan tegangan kerja sebesar +5 vdc. Tegangan yang digunakan tidak diambil dari sistem mikrokontroller melainkan tegangan eksternal yang bersumber dari adaptor switching.

Rangkaian lcd karakter 16x2 membutuhkan variable resistor untuk mengatur kontras dari sebuah tampilan hurufnya.rangkaian lcd diatas memiliki 6 jalur data yang berwarna biru dapat dihubungkan dengan pin mikrokontroller, 3 jalur ground yang dimana akan terhubung dengan variable resistor dan mikrokontroller, sedangkan jalur merah merupakan jalur positif sebesar +5 vdc yang diambil dari tegangan eksternal.

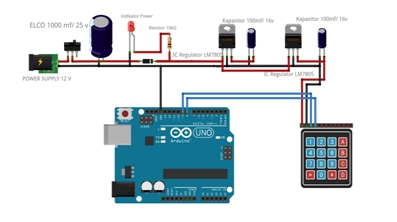

5. Rangkaian Keypad 4x4

Keypad merupakan salah satu peripheral yang sangat penting dalam sistem komputer. Berbagai macam keypad bisa kita jumpai, misalnya untuk aplikasi sederhana dapat digunakan keypad 4x4 yang pada dasarnya merupakan konfigurasi saklar/tombol yang disusun berdasarkan baris dan kolom (4 baris dan 4 kolom).


Gambar 3.7. Rangkaian Keypad 4x4

Rangkaian di atas merupakan rangkaian keypad yang berguna untuk menginput ID atau password yang akan di proses oleh mikrokontroler, dan yang nantinya akan di tampilkan pada LCD display.

6. Rangkaian Sistem Keseluruhan


Setelah melakukan perancangan perangkat keras dari seluruh komponen dan bahan yang digunakan, maka rangkaian sistem keseluruhan akan terlihat seperti gambar 3.8 sebagai berikut:

Gambar 3.8. Rangkaian Sistem Keseluruhan

Keterangan dari jalur-jalur diatas:

1). 1. Jalur merah sebagai arus positif (+)

2). 2. Jalur hitam sebagai arus negatif (-)

3). 3. Jalur biru sebagai jalur data.

4). 4. Jalur kuning sebagai jalur PWM untuk motor DC.

5). 5. Jalur hijau sebagai jalur clock (pembangkit frekuensi) untuk kristal.

Cara Kerja Alat

Pada bagian ini menjelaskan bagaimana sebuah sistem mikrontroller dengan interface visual basic .net yang dibuat dapat bekerja sesuai dengan apa yang diharapkan. Pada sistem yang di bangun ini memiliki sebuah inputan yang berupa button-button settingan waktu yang ada di interface visual basic .net, button-button yang tersedia memiliki fungsi masing-masing, dimana salah satunya terdapat button-button yang menjadi pokok utama pada sistem yang akan dibangun ini, yaitu button buka dan tutup, button on / off otomatis, dan juga inputan timer atau penjadwalan waktu untuk buka dan tutup pintu gerbang. Setelah tombol buka atau pun settingan timernya sudah di atur maka mikrokontroller akan memproses sebuah inputan yang diterima berdasarkan intruksi bahwa pintu gerbang akan buka ataupun tertutup pada waktu atau jam-jam tertentu. Ada pun membuka dan menutup buka tidak otomatis pada timer, tapi juga dengan input keypad, keypad sebagai inputan ID atau pun password untuk membuka pintu gerbang.

Pembuatan Alat

Perangkat Keras (Hardware)

1. 1. Personal Computer (PC)

Merupakan alat yang sangat berperan penting karena penulisan listing program dan merancang interface menggunakan komputer.

2. Solder Timah

Merupakan sebuah alat yang dapat mencairkan timah yang nantinya untuk menghubungkan koneksi antar satu komponen dengan komponen lainnya.

3. Solder Karet

Merupakan sebuah alat yang digunakan antara bahan seperti kayu sehingga tidak menggunakan alat perekat lain dalam membangun prototype.

4. Arduino sebagai mikrokontroller Atmega 328

Merupakan modul arduino yang menggunakan mikrokontroller Atmega 328 yang dapat diprogram berulang kali, penggunaan modul mikrokontroller Atmega 328 sudah sangat cukup karean pin yang di kontrol yang digunakan sudah lebih dari kebutuhan sistem.

5. LCD Display

Merupakan media yang memiliki fungsi yang dapat menampilkan karakter yang berbentuk Alfabet, Alfanumerik, simbol-simbol dan lain-lain.

6. IC Regulator

Merupakan alat yang dapat merubah tegangan masuk menjadi tegangan keluar yang stabil.

7. Kapasitor

Merupakan komponen elektronika yang dapat menyimpan energi di dalam medan listrik dan merupakan komponen yang penting dalam membangun suatu rangkaian elektronika.

8. Resistor

Merupakan komponen elektronika dengan dua kutub yang didesain untuk megatur tegangan listrik dan arus listrik, resistor digunakan sebagai bagian dari rangkaian elektronika dan sirkuit elektronika.

9. Lampu led

Merupakan komponen elektronika yang digunakan sebagai lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukan status dari perangkat elektronika tersebut.

10. Dioda

Merupakan komponen aktif dua kutub yang pada umumnya bersifat semikonduktor yang digunakan sebagai penyearah arus tegangan.

11. Transistor

Merupakan komponen elektronika yang dipakai sebagai penguat, sebagai sirkuit pemutus dan penyambung (switching), stabilisasi tegangan dan modulasi sinyal.

12. Heatshink (Aluminium Pendingin)

Merupakan alat pendingin IC yang dapat membantu menyetabilkan suhu pada IC Regulator.

13. Jack Baterai

Merupakan komponen yang dapat digunakan sebagai media untuk menghubungkan antara power supply dan rangkaian elektronika.

14. Switch On/Off

Merupakan alat yang biasa di gunakan untuk memutus dan menyambung arus listrik.

15. Timah solder

Merupakan alat yang dapat di cairkan ketika dipanaskan.

16. Kabel konektor

Merupakan alat yang digunakan sebagai jalur penghubung baik antara sesama piranti internal maupun piranti eksternal.

17. Pin header

Merupakan socket yang dapat disambungkan dengan kabel konektor.

18. Trimpot 10 kOhm

Merupakan jenis resistor yang memiliki nilai tidak tetap yang dapat di atur sesuai dengan kebutuhan yang di perlukan.

19. Printed Circuit Board (PCB)

Merupakan alat yang digunakan untuk merakit komponen-komponen elektronika sehingga menjadi sebuah rangkaian yang diinginkan.

20. Keypad 4x4

Merupakan jenis keypad yang di gunakan untuk menginput ID ataupun password pada alat yang di rancang.

21. Motor DC

Merupakan motor yang di gunakan untuk penggerak / menggeser pintu gerbang pada rancangan prototype.

22. L293 Driver

L293 Driver digunakan sebagai penggerak motor DC yang di gunakan pada rancangan prototype.

Perangkat Lunak (Software)

1. Perancangan Software Arduino

Merupakan software yang disediakan dalam penulisan listing program yang disediakan poleh developer arduino.

Pada perancangan perangkat lunak akan menggunakan program Arduino digunakan untuk menuliskan listing program dan menyimpannya dengan file yang berekstensi .pde, dan bootloader Arduino Uno sebagai media yang digunakan untuk mengupload program ke dalam mikrokontroller, sehingga mikrokontroller dapat bekerja sesuai dengan yang diperintahkan.

Adapun langkah-langkah untuk memulai menjalankan software Arduino dapat dilihat seperti gambar 3.8. sebagai berikut:


Gambar 3.9. Memulai IDE Arduino

Dalam pemrograman mikrokontroller Arduino Uno yang akan dibuat, untuk menuliskan listing program dapat dilihat pada gambar 3.9. sebagai berikut:

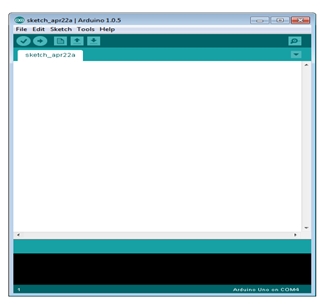

Gambar 3.10. Tampilan layar program Arduino 1.0.5

Setelah form utama program Arduino ditampilkan, maka langkah selanjutnya adalah mengkonfigurasi pengalamatan Port koneksi yang ada pada device manager.

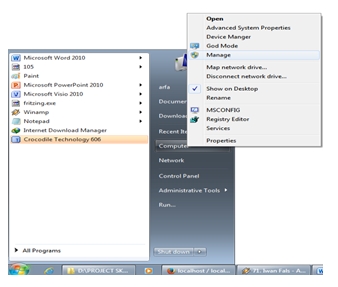

Gambar 3.11. Membuka Device Manager

Langkah diatas merupakan langkah-langkah untuk membuaka layar device manager, dimana langkah-langkah diatas dimulai dari membuka tombol start yang ada pada sistem operasi windows, setelah itu akan muncul layar yang terdapat pada gambar 3.11. sebagai berikut:


Gambar 3.12. Memilih Arduino Uno pada Port COM

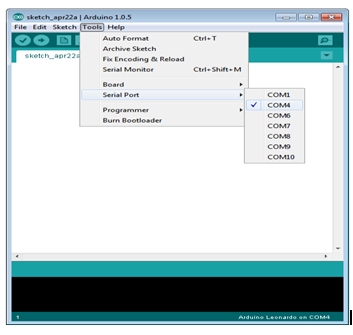

Gambar 3.13. Menentukan koneksi Port 4 pada Arduino 1.0.5

Seting koneksi Port pada Arduino 1.0 dilakukan agar pada saat program di upload tidak terjadi error karena kesalahan pada pengalamatan Port yang sebelumnya di setting juga melalui device manager.

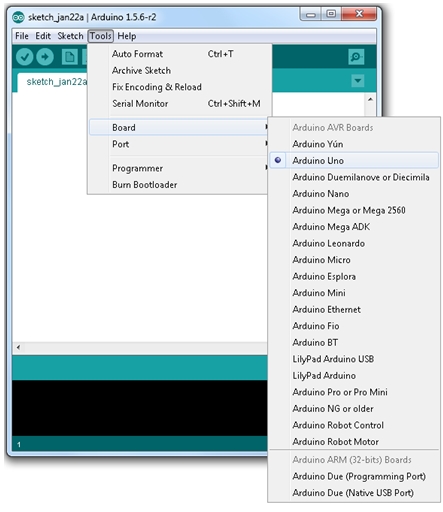

Gambar 3.14. Memilih Jenis Board Mikrokontroller

Gambar diatas menunjukan pemilihan board arduino yang akan dipakai, ketika hendak menggunakan board arduino yang akan dipakai yang perlu diperhatikan adalah tipe board arduino, karena arduino memiliki banyak sekali jenis yang dapat digunakan dalam project mikrokontroller. Dalam pembuatan project ini penulis menggunakan board arduino dengan tipe arduino uno.

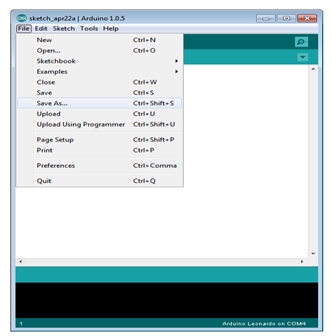

Gambar 3.15. Menyimpan file program pada Arduino

Setelah IDE arduino terbuka yang perlu diperhatikan juga adalah bagaimana hasil dari program yang ditulis pada IDE arduino dapat disimpan dengan cara dan langkah-langkah seperti diatas dan menyimpan listing program dengan nama berekstensi .pde.


Gambar 3.16. Memilih Lokasi Penyimpanan Project

Jendela diatas menggambarkan dari proses penyimpanan sebuah project baik yang akan di buat maupun yang sudah di tulis yang nantinya akan disimpan dalam sebuah folder tergantung dimana drive yang diinginkan.

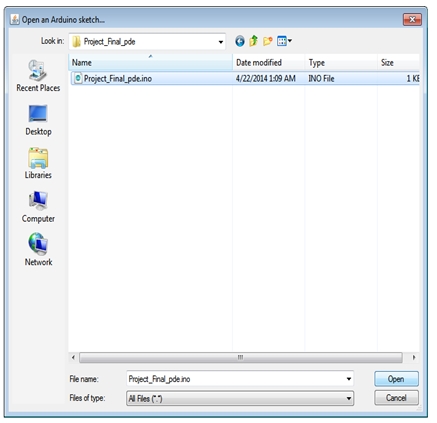

Gambar 3.17. Menyimpan program pada Arduino

Setelah melakukan penyimpanan file program, selanjutnya tahap penulisan listing program, dapat di lihat pada gambar 3.17 sebagai berikut:


Gambar 3.18. Tampilan Listing Program

Dan berikut gambar listing program keseluruhan, dapat di lihat pada gambar 3.18 sebagai berikut:

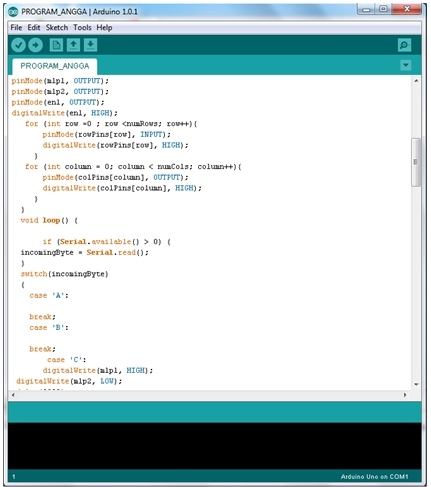

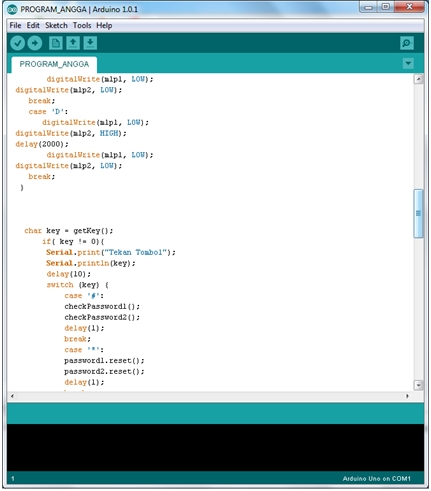

Gambar 3.19. Listing Program Keseluruhan

2. Perancangan Program Interface Visual Basic .NET

Software Visual Basic .NET merupakan bahasa pemrograman tingkat tinggi yang mudah dimengerti oleh manusia dan digunakan sebagai software untuk merancang sebuah interface dalam sistem ini. Dan untuk memulai membuat aplikasi dengan visual basic .NET dapat di lihat pada gambar 3.19 sebagai berikut:

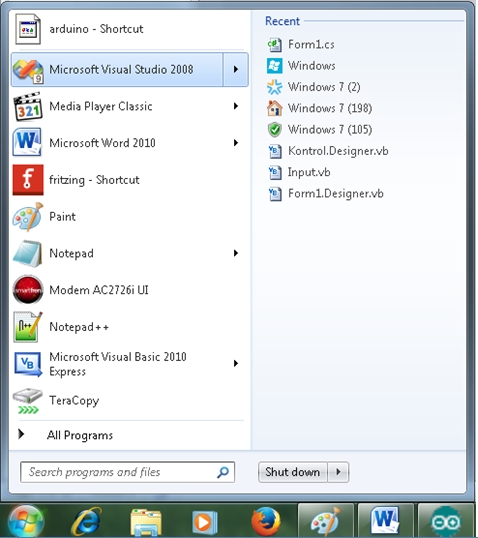

Gambar 3.20. Membuka Aplikasi Visual Basic .NET

Pada saat membuka aplikasi visual basic .net, pilihlah Microsoft Visual Studio 2008, untuk membuat aplikasi yang akan digunakan dapat menggunakan Visual Basic .NET, disini penulis menggunakan visual studio 2008. Tampilan awal visual basic .net dapat dilihat seperti gambar 3.20 berikut ini:

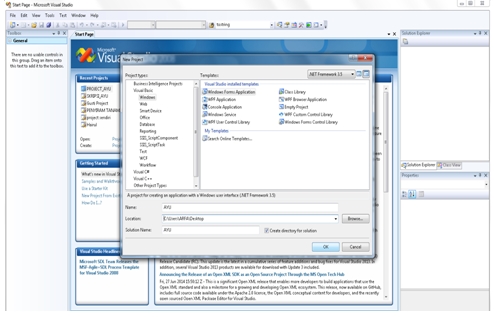

Gambar 3.21. Tampilan Visual Basic .NET


Gambar 3.22. Tampilan Windows Form

3. Perancangan Form Kontrol

Pada perancangan form kontrol diatas adalah untuk mengontrol pintu gerbang, melihat waktu kapan dibuka dan ditutupnya pintu gerbang, dan menampilkan output yang berupa tampilan dari hasil yang direkam oleh database dalam bentuk file yang akan di print.

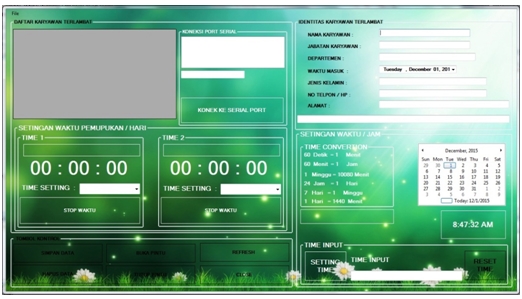

Gambar 3.23. Rancangan Form Kontrol Visual Basic .NET

Keterangan:

1. Button konek ke serial port : Untuk mengkoneksikan port serial.

2. Time 1 dan 2 : Untuk setting waktu mundur pada saat pintu akan terbuka atau menutup.

3. Daftar karyawan terlambat dan identitas karyawan terlambat akan muncul pada saat si karyawan terlambat menginput ID atau Password pada keypad.

4. Setting time / Time input : untuk menginput jam buka tutup gerbang secara manual.

5. Reset time untuk mereset waktu yang telah di setting pada setting time.

6. Simpan data : untuk menyimpan data karyawan yang terlambat.

7. Buka Pintu : untuk membuka pintu secara manual lewat tombol pada aplikasi vb.

8. Hapus data: untuk menghapus nama dan catatan keterangan waktu karyawan yang terlambat.

9. Tutup pintu: menutup pintu secara manual lewat tombol pada aplikasi vb.

10. Close, untuk menutup aplikasi vb nya.

Flowchart Sistem

Pada pembuatan sebuah sistem kontrol diperlukan sebuah gambar yang dapat menjelaskan alur dan langkah-langkah dari cara kerja sebuah sistem yang dibuat, seingga dapat memberikan penjelasan dalam bentuk gambar. Penjelasan yang berupa gambar proses kerja sebuah sistem merupakan gambar alir diagram alur sistem yang akan dibuat. Tujuan dari pembuatan diagram alur adalah untuk mempermudah pembaca dan pembuat sistem itu sendiri untuk memahami langkah-langkah serta cara kerja sebuah sistem yang dibuat. Dari penelitian yang dilakukan menghasilkan flowchart sistem sebagai berikut:


Gambar 3.24. Flowchart sistem yang sedang berjalan

Sistem yang berjalan saat ini ialah di mana karyawan harus masuk sebelum pintu gerbang di tutup pada jam tertentu. Jika karyawan terlambat harus lapor ke bagian security, mengisi data dan alasan terlambat. Jika sudah mengisi data, security akan membukakan pintu gerbangnya.

Permasalahan Yang Dihadapi Dan Alternatif Pemecahan Masalah

1. Permasalahan Yang Dihadapi

Berdasarkan wawancara dan observasi yang dilakukan dengan orang yang bertanggung jawab pada PT. Furin Jaya, perlunya sistem yang dapat memudahkan penjaga pintu gerbang atau keamanan untuk membuka ataupun menutup gerbang pada saat karyawan pada jam-jam masuk, istirahat ataupun pulang kerja.

Dikarenakan setiap kali karyawan akan masuk ataupun pulang kerja, penjaga gerbang harus membuka ataupun menutup gerbang masih menggunakan cara manual, maka orang yang bertanggung jawab pada PT. Furin Jaya ingin memiliki sistem yang dapat membuka pintu gerbang dengan penjadwalan waktu, tanpa menggunakan tenaga manusia dan dapat digunakan dengan mudah bagi admin maupun yang lain.

Setelah mengamati dan meneliti permasalahan yang ada dapat dirincikan sebagai berikut:

1. Proses pembukaan pintu gerbang masih menggunakan tenaga manusia.

2. Penjaga pintu gerbang ataupun keamanan harus memperhatikan waktu saat buka ataupun tutup pintu gerbang.

3. Pada saat karyawan terlambat datang, belum adanya pencatat waktu otomatis untuk jam telatnya.

2. Alternatif Pemecahan Masalah

Setelah mengamati dan meneliti dari beberapa permasalahan yang ada, terdapat beberapa alternatif pemecahan dari permasalahan yang dihadapi, antara lain:

1. Membuat system buka tutup pintu gerbang dengan cara kerja otomatis agar bisa mempermudah penjaga gerbang.

2. Membuat sistem yang dapat menghemat waktu dan mengurangi beban yang selama ini dilakukan.

3. Membuat sistem yang dapat melakukan buka tutup pintu gerbang secara otomatis dan pencatatan waktu karyawan terlambat dengan interface dari VB.net dan keypad sebagai inputan data karyawan.

User Requirement

Pada User Requirement ini berisi tabel Elisitasi 1, 2, 3 dan final. Pembuatan elisitasi dapat dibuktikan / berdasarkan pada observasi dan wawancara.

BAB IV

PEMBAHASAN



Rancangan Sistem Usulan

Setelah melakukan perancangan dan pemasangan komponen, selanjutnya adalah melakukan serangkaian uji coba pada masing-masing blok rangkaian yang telah dibuat. yang bertujuan untuk mendapatkan kesesuaian spesifikasi dan hasil seperti yang diinginkan. Untuk lebih jelas mengenai pembahasan hasil uji coba yang akan dilakukan dan dapat dilihat pada sub bab berikut.


Prosedur Sistem Usulan

1. Pengujian rangkaian catu daya

Catu daya sebagai power supply adalah sebuah piranti elektronika yang berguna sebagai sumber daya untuk piranti lain yang sangat penting. Dalam realisasi perangkat keras yang berupa motor DC, L293 motor driver dan keseluruhan rangkaian sistem di sini membutuhkan catu daya. Gambar 4.1 adalah merupakan gambar rangkaian catu daya yang terhubung dalam suatu rangkaian sistem. Uji coba dilakukan dengan menggunakan lampu led (light-emitting diode), sebagai output dari tegangan kerja pada sebuah rangkaian catu daya, uji coba rangkaian catu daya dapat di lihat pada gambar 4.1 sebagai berikut:


Gambar 4.1. Pengujian rangkaian catu daya

Dari hasil pengujian pada rangkaian diatas didapatkan hasil yang terukur sebenarnya adalah sebagai berikut :

1. Hasil pengukuran pada IC regulator satu yang merupakan output 1 untuk rangkaian motor dc berupa tegangan DC sebesar +5 volt . Setelah dilakukan pengukuran adalah sebesar 4.82 volt DC.

2. Hasil pengukuran pada IC regulator satu yang merupakan output 2 untuk rangkaian kipas berupa tegangan DC sebesar +5 volt . Setelah dilakukan pengukuran adalah sebesar 4.82 volt DC.

Dari hasil pengujian rangkaian catu daya didapatkan hasil yang cukup stabil untuk membuat sistem dapat bekerja seperti yang diharapkan, sehingga pada rangkaian catu daya ini sudah dapat digunakan dengan baik.

2. Pengujian Lampu Indikator

Lampu led adalah suatu komponen elektronika yang dapat mengeluarkan cahaya yang biasanya digunakan sebagai indikator dari sebuah rangkaian elektronika, pada pengujian lampu led disini menggunakan sebuah program yang terdapat pada program arduino yaitu dengan tipe lampu blink , uji coba dilakukan dapat dilihat pada gambar 4.2 sebagai berikut:


Gambar 4.2. Pengujian rangkaian lampu led

Adapun listing Program yang digunakan dalam uji coba dari rangkaian di atas adalah sebagai berikut:


Gambar 4.3. Listing program pengujian lampu led

3. Pengujian rangkaian pengendali motor DC

Rangkaian pengendali motor DC digunakan untuk mengendalikan motor DC untuk melakukan perputaran ke arah kanan dan kiri, dalam hal ini untuk melakukan proses menjalankan roda kendaraan bermotor roda empat.

Pengujian yang akan dilakukan pada rangkaian pengendali motor DC menggunakan IC L293, hanya untuk mengetahui dan memastikan bahwa arah putaran dan besar tegangan yang digunakan sesuai dengan kebutuhan sistem tersebut. Langkah pertama yang dilakukan adalah memberikan tegangan pada rangkaian L293 untuk menentukan tegangan yang sesuai dengan tenaga ( torsi ) yang dihasilkan dan tidak terlalu cepat perputarannya untuk motor DC.

Berikut adalah merupakan hasil pengujian perbandingan antara tegangan dengan torsi yang dihasilkan.

1. Motor DC diberikan tegangan sebesar 12 volt, torsi yang dihasilkan terlalu cepat, sehingga IC regulator akan cepat panas.

2. Motor DC diberikan tegangan sebesar 9 volt, torsi yang dihasilkan dapat menggerakkan pintu , tetapi kecepatan roda kendaran bermotor roda empat masih terlalu tinggi.

3. Motor DC diberikan tegangan sebesar 5 volt, torsi yang dihasilkan mampu menggerakkan roda kendaraan bermotor roda empat pada kecepatannya yang diinginkan.


Tabel 4.1. Pola pemberian pada driver motor DC L293


Setelah melakukan beberapa tahapan pengujian pada rangkaian pengendali motor DC, hasil pengujian yang dilakukan sesuai dengan kebutuhan sistem. Sehingga tegangan 5 volt yang digunakan sudah cukup untuk mengendalikan motor DC tersebut. Adapun gambar rangkaian pengujian motor dc dapat dilihat seperti gambar 4.2 sebagai berikut.


Gambar 4.4. Pengujian rangkaian motor dc dengan driver L293D


Dalam pengujian motor dc dengan driver L293D menggunakan listing program seperti terlihat pada gambar 4.5 sebagai berikut.

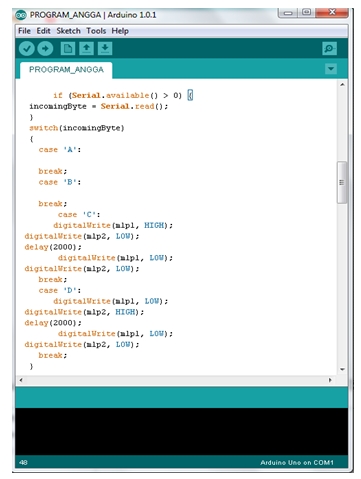

Gambar 4.5. Listing program untuk pengujian motor dc


4. Pengujian rangkaian LCD 16x2

Agar rangkaian LCD 16x2 Character dapat bekrja sesuai dengan apa yang diharapkan maka perlu dilakukan pengujian, yaitu dengan melakukan uji coba untuk menampilkan nama penulis yaitu ”ANGGA TERLAMBAT” pada layar LCD 16x2 Character.

Perlu diketahui bahwa pengujian rangkaian LCD 16x2 Character dapat menggunakan Software Virtual Breadboard, yang merupakan software yang dapat digunakan untuk melakukan uji coba program arduino. Untuk uji coba rangkaian LCD 16x2 Character dapat dilihat pada gambar 4.4 sebagai berikut.


Gambar 4.6. Pengujian rangkaian LCD 16x2


Setelah melakukan uji coba maka rangkaian LCD 16x2 Charakter dapat digunakan dan sesuai dengan apa yang diinginkan. Pada rangakaian LCD 16x2 Charakter memerlukan sumber tegangan kerja sebesar +5 vdc, tegangan tersebut akan diperoleh dari rangkaian catu daya.

Untuk melakukan uji coba diatas yang menampilkan pesan ”ANGGA TERLAMBAT” pada LCD 16x2 charakter dapat ditulis seperti gambar 4.5 berikut ini.

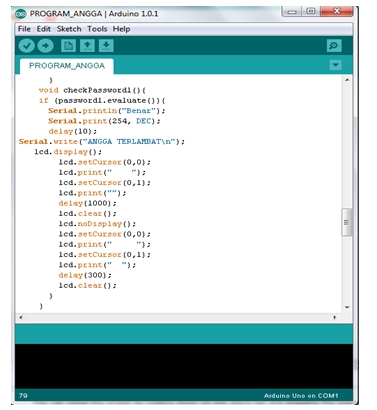

Gambar 4.7. Listing program untuk LCD 16x2


5. Pengujian rangkaian Keypad 4x4

Salah satu jenis perangkkat antar muka yang umum dijumpai pada embedded adaah keypad matrik 3x4 atau 4x4. Keypad biasanya digunakan pada beberapa perlatan yang berbasis mikrokontrorel. Pada penggunanya keypad terdiri dari beberapa sakar, yang saling terhubung jika diakukan penekanan pada bagian keypad sehingga antara kolom dan baris terhubung. Agar mikrokontroler dapat meakukan scan keypad harus diberikan logika LOW (“0”) ketika tombol keypad tidak ditekan dan ogika HIGH (“1”) pada saat keypad ditekan.


Gambar 4.8. Pengujian rangkaian keypad 4x4


Pada prototype ini keypad digunakan sebagai input ID atau password untuk membuka pintu gerbang.


Gambar 4.9. Listing program untuk keypad 4x4


Analisa listing program pada alat pembuka dan penutup pintu gerbang

Proses analisa dilakukan untuk mendapatkan kesesuaian antara perangkat keras (hardware) yang sudah di uji coba dengan perangkat lunak (software) yang berupa listing program yang telah di masukan ke dalam sistem mikrokontroller.


Gambar 4.10. Listing program keseluruhan


Setelah melakukan penulisan listing program pada Arduino 1.0 di lakukan maka dapat dijelaskan seperti berikut:

penulisan listing program harus diawali dengan kode:


#include <Password.h>

(untuk mengaktifkan fungsi library password)

#include <Keypad.h>

(untuk mengaktifkan fungsi library keypad)

#include <LiquidCrystal.h>

(untuk mengaktifkan fungsi library LCD)


Kode di atas merupakan fungsi libraries yang ada pada software Arduino yang didalamnya terdapat fungsi-fungsi yang untuk digunakan pada lcd 16x2 display.

Sedangkan motor DC tidak dikontrol langsung menggunakan mikrokontroller, kerena motor DC hanya berputar searah dengan jarum jam, maka dari itu dengan memanfaatkan driver motor L293D untuk mengontrol motor DC, maka motor DC dapat dikontrol dua arah yaitu searah dengan jarum jam dan sebaliknya bisa di kontrol dengan arah berlawanan jarum jam.


Penjelasan struktur listing program

Setiap program yang menggunakan bootloader Arduino biasa disebut sketch mempunyai dua buah fungsi yang harus ada yaitu:

1. Void setup() { }

yaitu semua kode didalam kurung kurawal akan dijalankan hanya satu kali ketika program dijalankan untuk pertama kalinya.

2. void loop( ) { }

yaitu fungsi ini akan dijalankan setelah fungsi setup (void setup () { }) selesai. Setelah dijalankan satu kali fungsi ini akan dijalankan lagi, dan lagi secara terus menerus sampai catu daya (power) dilepaskan.

Berikut ini adalah elemen bahasa C yang dibutuhkan dalam format penulisan.

1. pinMode

digunakan dalam void setup() untuk mengkonfigurasi pin apakah sebagai input atau output. Untuk output digital pin secara default di konfigurasi sebagai input sehingga untuk merubahnya harus menggunakan operator pinMode (pin, mode) dan digunakan untuk menetapkan mode dari suatu pin, pin adalah nomor pin yang akan digunakan dari 0-19 (pin analog 0-5 adalah 14-19). Mode yang bisa digunakan adalah INPUT atau OUTPUT.

2. digitalWrite

digunakan untuk mengset pin digital. Ketika sebuah pin ditetapkan sebagai output, pin tersebut dapat dijadikan HIGH (ditarik menjadi 5 volts) atau LOW (diturunkan menjadi ground).

Prosedur Komunikasi Serial Menggunakan Visual Basic.Net

Pengujian ini dimaksudkan untuk mengetahui tingkat efektifitas dari sebuah komunikasi melalui SerialPort dengan memanfaatkan kabel USB untuk menghubungkan interface visual basic.Net dan sebuah sistem mikrokontroller, untuk lebih jelasnya dapat dilihat pada gambar 4.8 dan 4.9 berikut ini.

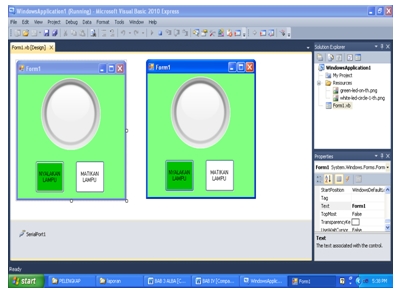

Gambar 4.11. Kondisi form visual basic.net sebelum lampu dinyalakan


Gambar 4.12. Kondisi form visual basic.net sesudah dinyalakan


Hal yang pertama dilakukan adalah rancanglah sebuah form seperti terlihat pada gambar diatas, dengan memanfaatkan 2 buah CommandButton, 2 buah OvalShape, dan satu buah SerialPort. 2 CommandButton digunakan sebagai tombol untuk mematikan dan menghidupkan lampu, OvalShape digunakan sebagai indikator pada form interface dan dimana ketika sebuah tombol nyalakan lampu akan berubah menjadi warna hijau dan sebaliknya ketika tombol matikan lampu ditekan akan berubah menjadi warna putih, sedangkan SerialPort difungsikan sebagai komponen untuk mengalamati port koneksi ketika sebuah mikrokontroller dihubungkan, hasil dari uji coba dapat dilihat pada gambar 4.13 dan 4.14 sebagai berikut.


Gambar 4.13. Keadaan lampu sebelum dinyalakan


Gambar 4.14. Keadaan lampu ketika dinyalakan


2. Listing Program Visual Basic.Net

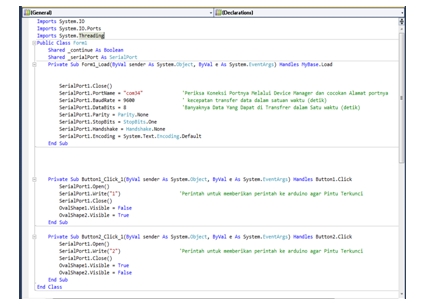

Gambar 4.15. Listing program vb.net untuk pengujian komunikasi serial


2. Listing Program Mikrokontroller


Gambar 4.16. Listing program Arduino untuk pengujian komunikasi serial


Flowchart Sistem Yang Diusulkan

Dalam pembuatan sistem dan perancangan program dapat digambarkan dalam bentuk flowchart sehingga dapat mempermudah dalam melakukan dan merancang langkah-langkah atau proses dengan benar. Adapun bentuk dari flowchart keseluruhan dari sistem yang dibuat dapat dilihat pada gambar berikut.


Gambar 4.17. Flowchart sistem yang di usulkan


Rancangan Program

Tahap pertama untuk pembuatan suatu alat dan program, yang pertama kali harus dilakukan adalah tahap perancangan, sebagai tolak ukur perancangan yang pertama kali harus sesuai dengan kebutuhan. Dengan demikian hasil perancangan akan di jadikan sebagai acuan untuk perakitan alat dan pembuatan program.

Pada dasarnya tujuan dari perancangan program adalah untuk mempermudah didalam merealisasikan pembuatan alat dan program yang sesuai dengan apa yang diharapkan, adapun tahapan tersebut dapat di gambarkan dalam bentuk navigasi sebagai berikut.

Perancangan Program Visual Basic.Net

1. Perancangan Form Utama

Perancangan form utama ini dimaksudkan untuk tampilan awal program visual basic.Net ketika pertama membuat program pada visual basic.net dapat terlihat seperti gambar 4.20 berikut.


Gambar 4.18. Membuat Project untuk Form Utama


Dan berikut ini adalah gambar tampilan aplikasi dari visual basic nya :


Gambar 4.19. Tampilan aplikasi yang di buat dari visual basic


2. Perancangan bagian Login

Sebelum masuk ke menu utama, maka form yang pertama kali akan tampil adalah form login seperti tampak pada gambar 4.22 di bawah ini.


Gambar 4.20. Membuat project untuk bagian login


Dan aturlah property seperti yang terlihat pada table 4.21 berikut ini.


Tabel 4.2. Pengaturan tampilan property untuk form login


Gambar 4.22. Tampilan bagian Login ketika dijalankan


3. Perancangan Form Kontrol

Perancangan form kontrol ini dimaksudkan untuk menampilkan mengakses mikrokontroller ATmega328 melalui modul arduino, sehingga aktifitas yang akan diproses pada mikrokontroller ATmega328 akan dieksekusi oleh mikrokontroller untuk memberikan sinyal aktif pada rangkaian elektronika. Tampilan form control menggunakan form utama. Untuk lebih jelasnya dapat dilihat seperti gambar 4.17 sebagai berikut.


Gambar 4.22. Membuat Project untuk form kontrol


Dan aturlah property seperti yang terlihat pada table 4.3 berikut ini

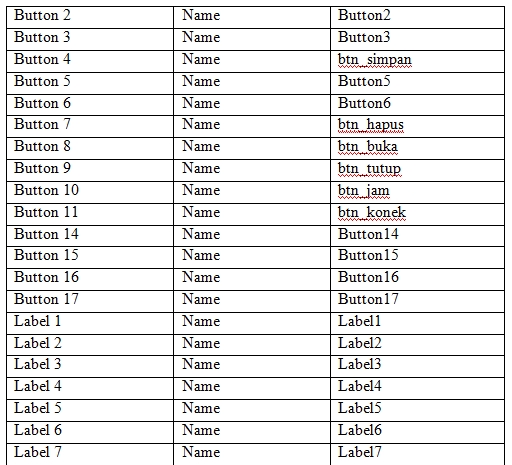

Tabel 4.3. Pengaturan property untuk form kontrol



Gambar 4.23. Tampilan form kontrol


Perancangan Perangkat Lunak Untuk Mikrokontroller

Sistem perangkat lunak yang dimaksud adalah Ide Arduino yang merupakan perangkat lunak untuk menuliskan listing program mikrokontroller, sehingga sistem mikrokotroller yang di buat dapat bekerja sesuai dengan apa yang di inginkan.

Pada perancangan perangkat lunak untuk mikrokontroller menggunakan bahasa pemrograman C yang dimana listing programnya dapat di compile dan di upload langsung kedalam mikrokontroller dengan Ide Arduino, adapun tampilan jendela Ide Arduino pada saat lsiting program ditulis seperti yang terlihat pada gambar 4.24 berikut.


Gambar 4.24. Tampilan listing program pada Ide Arduino


Adapun tahap yang dilakukan adalah menulis listing program -> mengecek keslahan terhadap listing program yang ditulis -> mengupload listing program kedalam mikrokontroller.

Adapun langkah-langkah tersebut dapat di lihat seperti gambar 4.20 berikut.


Gambar 4.25. Proses upload program kedalam mikrokontroller


Rancangan Prototype

Pada bagian ini merupakan hasil rancangan dari interface visual basic.net yang digunakan dalam pembuatan alat ini, adapun hasil dari prototype interface visual basic.net dapat digambarkan sebagai berikut.

1. Rancangan Prototype bagian Login


Gambar 4.26. Tampilan prototype form utama


2. Rancangan Prototype Form Control


Gambar 4.27. Tampilan prototype form control


Konfigurasi Sistem Usulan

Pada perancangan sistem usulan ini terdapat beberapa hardware atapun Software yang digunakan yaitu untuk melakukan perancangan dan membuat program, baik untuk sisem mikrokontroller maupun Interface nya. Adapun perangkat keras (hardware) dan perangkat lunak (software) yang digunakan dapat di lihat pada sub bab berikut ini.

Spesifikasi Hardware

Pada spesifikasi perangkat keras (hardware) dibawah ini merupakan perangkat keras atau modul yang digunakan, dan memiliki fungsi dan kegunaan masing-masing, dan dapat digambarkan secara garis besar saja tidak secara detail dalam pembuatan suatu modul tersebut. Adapun perangkat keras (Hardware) yang digunakan meliputi sebagai berikut:

a. Arduino Uno sebagai modul Mikrokontroler

b. Laptop : Asus Core i3 14 inch, 4GB DDR3 of RAM, 500GB of Hardisk

c. Printer Epson L210

d. Motor DC

e. Rangkaian elektronika

f. Adaptor switching

g. Keypad 4x4

h. LCD display 16x2

Spesifikasi Software

Pada spesifikasi perangkat lunak (software) dibawah ini merupakan Aplikasi yang digunakan untuk membuat program, merancang alur diagram, mengedit program, sebagai interface, media untuk mengupload program dan mengedit suatu gambar. Adapun perangkat lunak (software) yang digunakan meliputi sebagai berikut:

a. Visual Basic.Net

b. Mozilla Firefox

c. Microsoft Office 2007

d. Notepad

e. IDE Arduino 1.0.5

f. DiagramDesigner

g. Paint

h. XAMPP

i. Fritzing

Hak Akses

Dalam membuat sebuah aplikasi perangkat lunak (software) ataupun perangkat keras (hardware) harus dan perlu adanya sebuah hak akses baik oleh petugas yang berwenang atau seseorang yang menjabat sebagai pemegang hak akses sangat diperlukan untuk keamanan dari sistem perangkat lunak (software) ataupun perangkat keras (hardware) yang dirancang, karena aplikasi perangkat lunak (software) ataupun perangkat keras (hardware) yang tidak memiliki hak akses akan sangat tidak aman. Adapun sistem ini memiliki dua hak akser user dan admin dan dua password yaitu password user dan admin, sehingga hak akses hanya dapat dilakukan oleh user dan admin. Adapau tampilan form login dapat dilihat seperti gambar 4.23 berikut.


Gambar 4.28. Tampilan bagian login untuk hak akses


Testing

Pada tahap testing dilakukan pengujian terhadap sistem yang dibuat yaitu dengan menggunakan metode BlackBox testing, adapun pengujian dilakukan melalui interface visual basic.net, dimana pengujian tersebut agar dapat mengetahui fungsionalitas dari suatu interface yang dirancang, adapun tahapannya tersebut untuk menemukan kesalahan dalam beberapa kategori, diantaranya adalah sebagai berikut.

1. Dengan memperhatikan fungsi-fungsi yang digunakan, seperti fungsi untuk berkomunikasi dengan piranti lain dengan memperhatikan fungsionalitasnya.

2. Memperhatikan kesalahan-kesalahan yang dapat terjadi ketika melakukan debug ataupun running program.

3. Dengan memperhatikan struktur performa sehingga aplikasi dapat digunakan dengan baik dan mendukung sistem yang dibuat.

4. Dengan memperhatikan kesalahan-kesalahan inisialisasi fungsi yang digunakan dalam berinteraksi dengan piranti lain.

Pengujian dengan metode BlackBox sangat memperhatikan pada fungsi fungsional dari suatu program dengan melakukan pendekatan yang melengkapi untuk menemuka kesalahan.


Tabel 4.4. Pengujian Blackbox pada Perangkat Lunak dan Perangkat Keras


Evaluasi

Berdasarkan uji coba dari keseluruhan sistem yang dibuat terdapat dua metode pengujian yang dilakukan baik secara software maupun secara hardware, pada saat melakukan pengujian pada aplikasi visual basic.Net hanya mengalami lambat saat dijalankan, masalah tersebut tidak terpengaruh terhadap program karena bukan kesalahan dalam menulis listing programnya, melainkan kecilnya memori komputer yang digunakan sehingga kurang mendukung dalam manjalankan aplikasi visual basic.Net.

Lalu uji coba dilakukan lagi secara hardware yaitu dengan melakukan kontroling pada interface visual basic.net. Hasil dari evaluasi baik secara Software dan Hardware mendapat hasil yang cukup baik sehingga sudah dapat diterapkan dalam bentuk Prototype.

Implementasi

Pada tahap ini merupakan tahap-tahap utnuk merealisasikan dari sistem yang dirancang yang dimulai dari tahap pengumpulan data-data yang diharapkan dapat membantu dan mendukung sehingga sampai tercapainya dalam penerapannya.

Schedule

Berdasarkan data yang dikumpulkan, sehingga sistem pembuka dan penutup gerbang dapat dirancang dan dibuat, penulis pun melakukan pendekatan terhadap pihak yang berkaitan yang merupakan tempat observasi penulis, hal ini dilakukan demi kepentingan pengguna yang dimana pengguna menginginkan suatu sistem yang dapat membantu dalam melakukan pekerjaan, sedangkan penulis sangat perlu melakukan pendekatan tersebut karena ada beberapa hal yang mungkin akan menjadi kendala ketika dalam proses perancangan dan pembuatan. Adapun jadwal yang dilakukan dalam proses mulai hingga selesai disajikan dalam tabel 4.4 sebagai berikut.


Tabel: 4.5. Pengolahan Jadwal proses pembuatan sistem


1. Mengumpulkan data

Proses pengumpulan data dilakukan untuk mencari sumber dan mengetahui beberapa teori yang digunakan dalam pembuatan sistem dilakukan.

2. Perancangan sistem

Dalam perancangan sistem ini terbagi menjadi dua, perancangan hardware dan software merupakan proses yang dilakukan agar dapat menghasilkan suatu rancangan yang mudah dipahami oleh user.

3. Pengujian sistem

Pengetesan sistem dilakukan untuk mengetahui kesalahan-kesalahan yang ada, dan untuk memastikan pemasangan hardware dan Software.

4. Perbaikan sistem

Penambahan atau pengurangan pada point-point tertentu yang tidak diperlukan, sehingga program benar-benar dapat dioptimalkan sesuai kebutuhan user.

5. Training user

Percobaan alat yang sudah di buat apakah benar-benar dapat berjalan atau tidak.

6. Implementasi sistem

Setelah diketahui kelayakan dari program yang dibuat, maka akan dilakukan implementasi program.

7. Dokumentasi Sistem

Sistem yang dibuat didokumentasikan selama penelitian dan perancangan berlangsung.

Penerapan

Pada bagian ini hal yang dilakukan adalah bagian untuk menerapkan sistem yang dibuat agar mendapatkan hasil yang sesuai dengan harapan baik bagi penulis maupun oleh instansi yang bersangkutan, instansi dimana tempat melakukan riset.

Estimasi Biaya

Berikut adalah rincian dalam pembuatan sistem pembuka dan penutup pintu gerbang adalah.

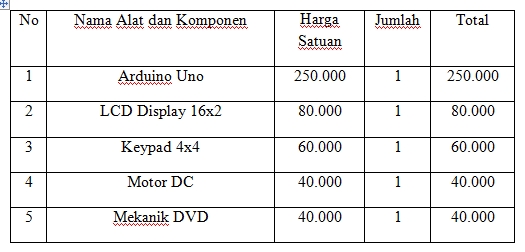

Tabel: 4.6. Estimasi biaya yang dikeluarkan


BAB V

PENUTUP

Kesimpulan

Dari perancangan yang dilakukan dapat diperoleh kesimpulan sebagi berikut :

1. Rancangan prototype pintu gerbang otomatis dengan metode timer ini menggunakan Arduino Uno sebagai mikrokontroler nya, dan motor dc sebagai penggerak pintu gerbang. Dari aplikasi visual basic akan mengatur waktu atau timer kapan saat pintu gerbang akan terbuka dan tertutup secara otomatis.

2. Interface pengontrolan pintu gerbang dengan metode timer ini di rancang dengan menggunakan aplikasi Visual Basic.Net yang ada pada software Visual Studio 2008. Rancangan menggunakan beberapa object seperti, form, menu strip, list box, label, combo box, timer, dan juga beberapa button.

3. Dengan memanfaatkan komunikasi serial port maka visual basic.net dapat dibuat sebagai media untuk mengontrol mikrokontroller arduino uno pada layar interfacenya.

Saran

Berdasarkan perancangan dan kesimpulan diatas, ada saran yang dapat diberikan dalam rangka pengembangan yaitu :

1. Bagi penelitian selanjutnya untuk sistem ini dapat dikembangkan melalui komunikasi via wireless.

2. Untuk pengembangan selanjutnya aplikasi pengotrolan tidak hanya menggunakan interface dari visual basic.net, tetapi bisa juga dari aplikasi smartphone

3. Tambahkan fitur lainnya, seperti webcam sebagai monitoring keamanan pada rancangan pintu gerbang.
